Универсальный фрезерный станок JET JUTM-1834 Servo DRO

Под заказ
Цена: по запросу
Производитель: JET (Тайвань)
  • Размер горизонтального стола: 850х450 мм
  • Размер вертикального стола: 1190х250 мм
  • Мощность: 5,5 кВт
  • Напряжение: 400 В
  • Конус шпинделя: ISO 40
Купить
Получить прайс
Лизинг
  • Описание
  • Характеристики
  • Комплектация
  • ОСОБЕННОСТИ:

    • Покрытие Turcite-B по осям X, Y, Z уменьшает коэффициент трения и минимизирует износ направляющих;
    • Плавные настройки подачи и быстрая подача по осям X, Y, Z с помощью серводвигателей;
    • ШВП по осям X, Y, Z минимизируют люфт;
    • Оптимальные регулировки скорости шпинделя и подачи позволяют экономичную обработку различных материалов;
    • Переменная регулировка скорости с помощью преобразователя частоты с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках;
    • Электронные маховики для ручного перемещения по всем осям входят в стандартную комплектацию;
    • Мощная и тяжелая конструкция станины для исключения вибрации;

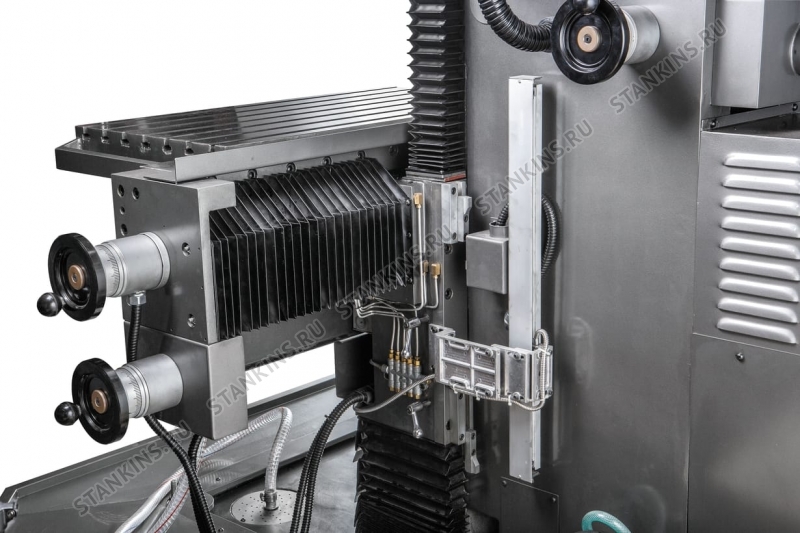

    • Автоматическая система централизованной смазки для направляющих входит в стандартную комплектацию;

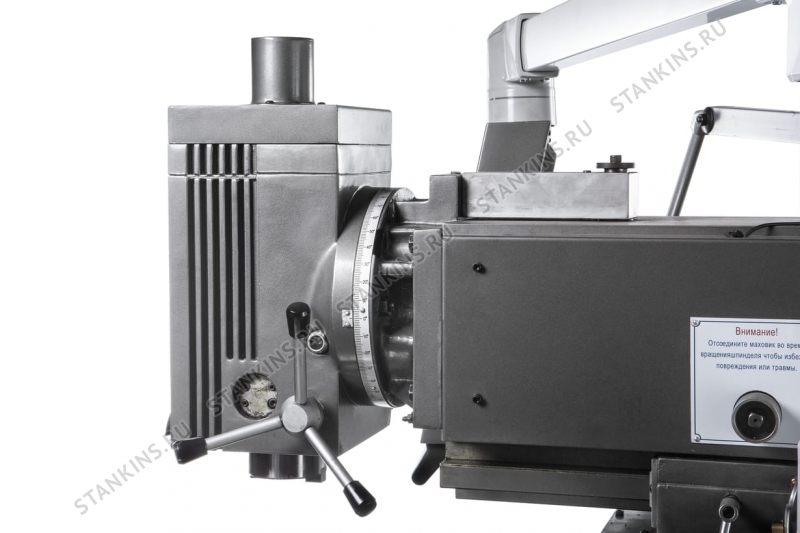

    • Поворотная головка для горизонтального фрезерования;
    • Зубчатые колеса в масляной ванне обеспечивают бесперебойную работу редукторов.

    Широкоуниверсальный фрезерный станок JET JUTM-1834 Servo DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов фрезерной обработки, сверления, растачивания и прочих операций в любом координатном направлении и может достигнуть высокой точности. Имеет горизонтальный и вертикальный рабочие столы, что существенно расширяет круг задач и операций при производстве оснастки, инструментов, приспособлений, пресс-форм и других деталей сложных форм, мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках.

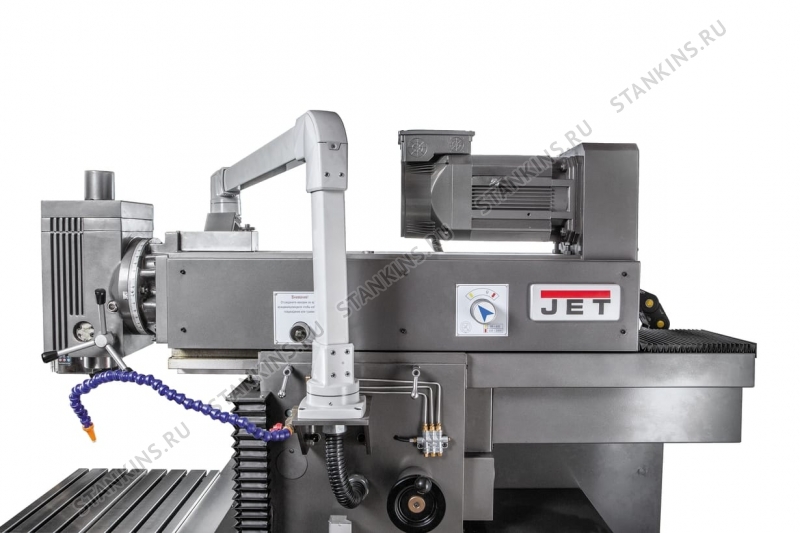

    Мощная и тяжелая конструкция станины для исключения вибрации. Двигатель главного привода мощностью 5,5кВт имеет бесступенчатую регулировку частоты вращения в двух диапазонах от 40 до 440 об/мин и от 440 до 2000 об/мин. Система перемещений организована c помощью сервоприводов и ШВП по каждой из осей X, Y, Z, что повышает скорость и точность обработки. Серводвигатели позволяют осуществлять плавную регулировку скорости с помощью преобразователя частоты, с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках. Оптимальные регулировки скорости шпинделя и подачи позволяют экономично и качественно обрабатывать заготовки из различных материалов.

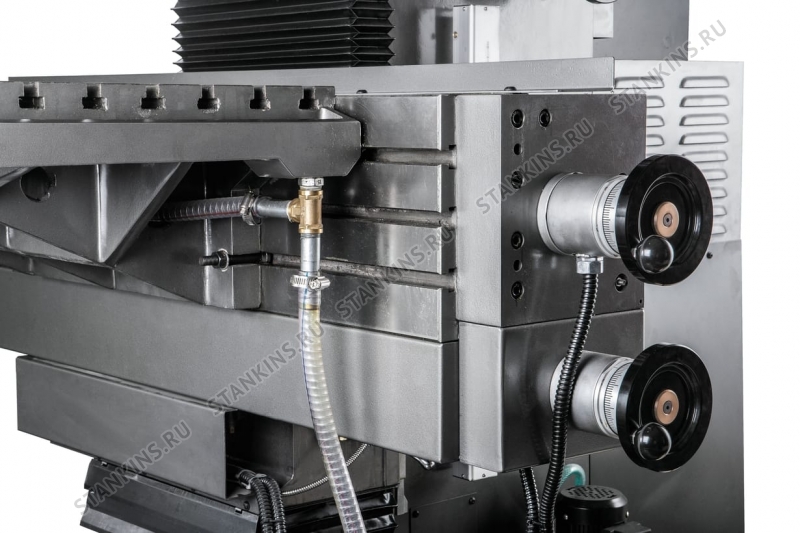

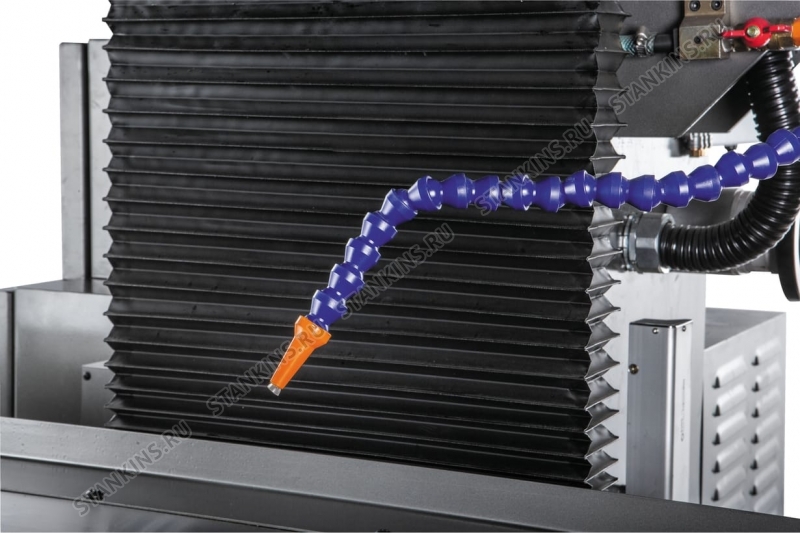

    Направляющие скольжения имеют покрытие Turcite-B по осям X, Y, Z, которое уменьшает коэффициент трения и минимизирует износ направляющих. Для легкого и удобного ручного перемещения стола станок оснащен электронными маховиками по осям X и Y. Устройство цифровой индикации (УЦИ), установленное на JUTM-1834 Servo DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой централизованной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.

  • Характеристка Значение
    Напряжение, В 400

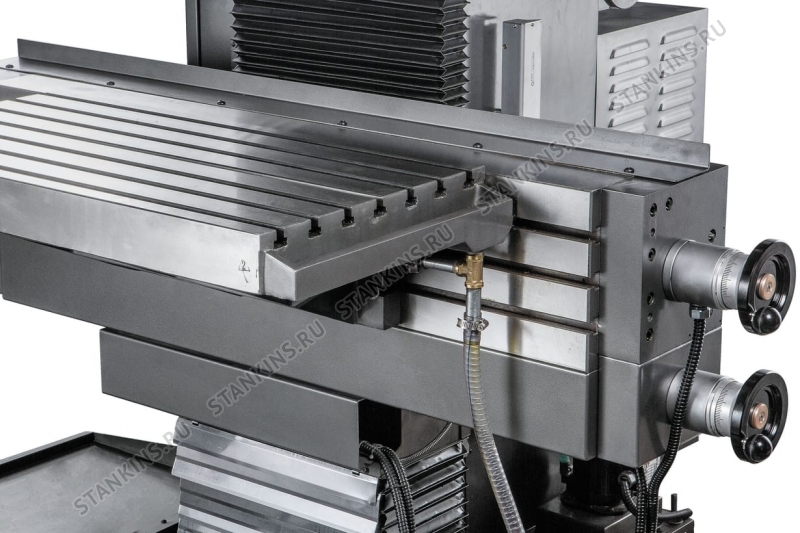

    Размер горизонтального стола, мм 850х450
    Размер вертикального стола, мм 1190х250
    Ширина Т-образного паза горизонтального стола, мм (7) 14х63
    Ширина Т-образного паза вертикального стола, мм (3) 14х63
    Ход стола по оси X и Y, мм 600x450
    Ход стола по оси Z, мм 450
    Частота вращения вертикального шпинделя, об/мин 40-440 440-2000
    Конус шпинделя ISO 40
    Автоматическая подача по оси Х, мм/мин 10-1000
    Автоматическая подача по оси Y, мм/мин 10-1000
    Автоматическая подача по оси Z, мм/мин 10-1000
    Ускоренное перемещение стола, мм/мин 1200
    Расстояние от вертикального шпинделя до стола, мм 75-525
    Расстояние от вертикального шпинделя до колонны, мм 175-625
    Расстояние от горизонтального шпинделя до стола, мм 170-620
    Ход пиноли шпинделя, мм 60
    Мощность двигателя, кВт 5,5
    Крутящий момент серводвигателя по осям X,Y,Z, Нм 10 / 10 / 15
    Размер стола, мм 850 х 450
    Длина, мм 1600
    Ширина, мм 1800
    Высота, мм 2000
    Масса, кг 1900
    Длина в упаковке, см 180
    Ширина в упаковке, см 200
    Высота в упаковке, см 220
    Масса в упаковке, кг 2000



    • Шомпол М16 – 1шт;
    • Оправка переходная ISO40/MT1 – 1 шт;
    • Оправка переходная ISO40/MT2 – 1 шт;
    • Оправка переходная ISO40/MT3 – 1 шт;
    • Оправка ISO40 с набором цанг Ф2, 3, 4, 5, 6, 8, 10, 12 мм – 1 компл;
    • Оправка горизонтального шпинделя Ф16мм без шпоночного паза – 1шт;
    • Оправка горизонтального шпинделя Ф22мм без шпоночного паза – 1шт;
    • Оправка горизонтального шпинделя Ф27мм без шпоночного паза – 1шт;
    • Оправка горизонтального шпинделя Ф32мм без шпоночного паза – 1шт;
    • Рожковый ключ 17-19 – 1 шт;
    • Рожковый ключ 22-24 – 1 шт;
    • Масленка;
    • Виброопоры – 1 компл;
    • Инструкция по эксплуатации.
