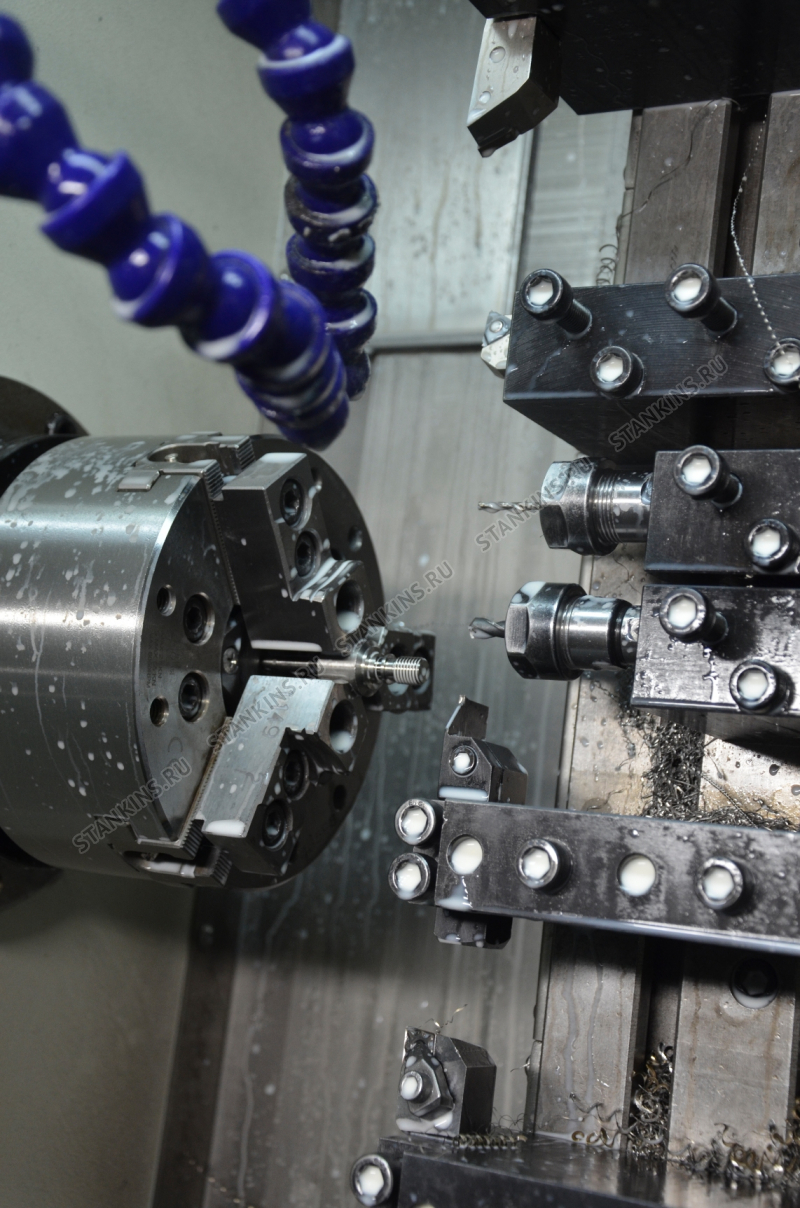

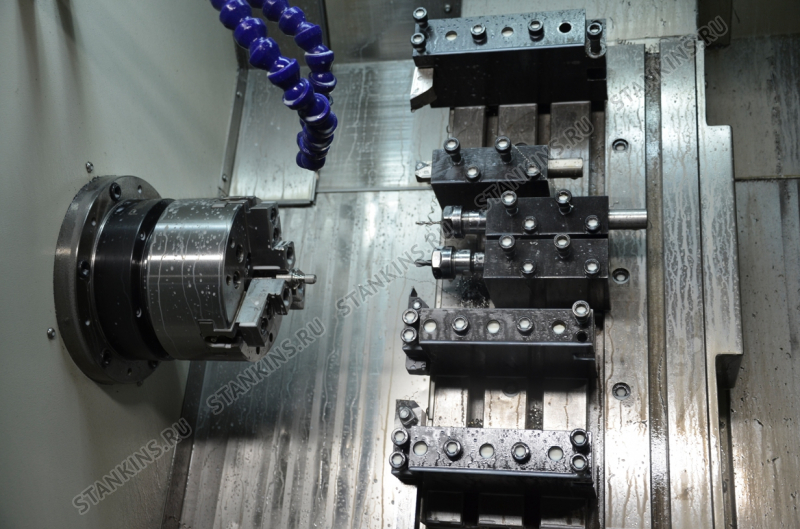

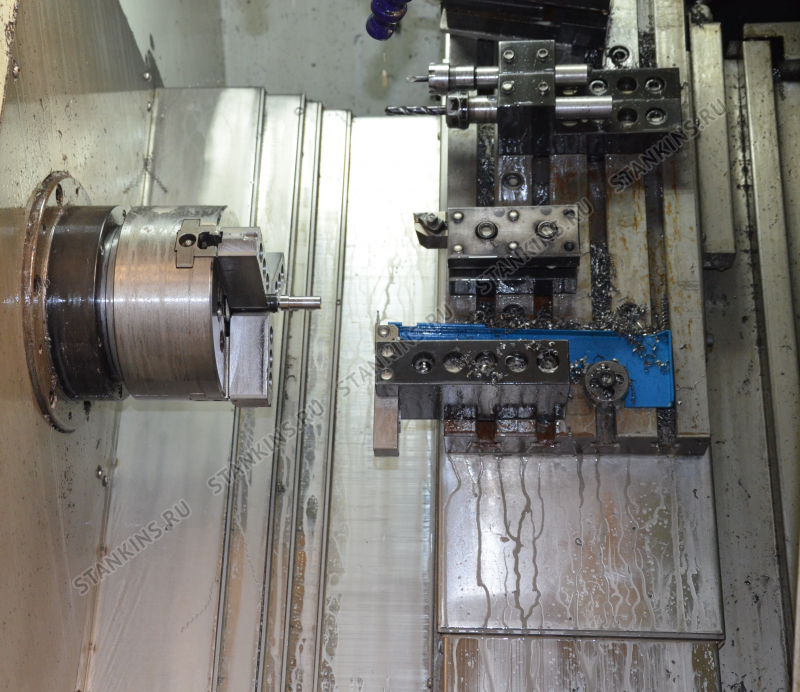

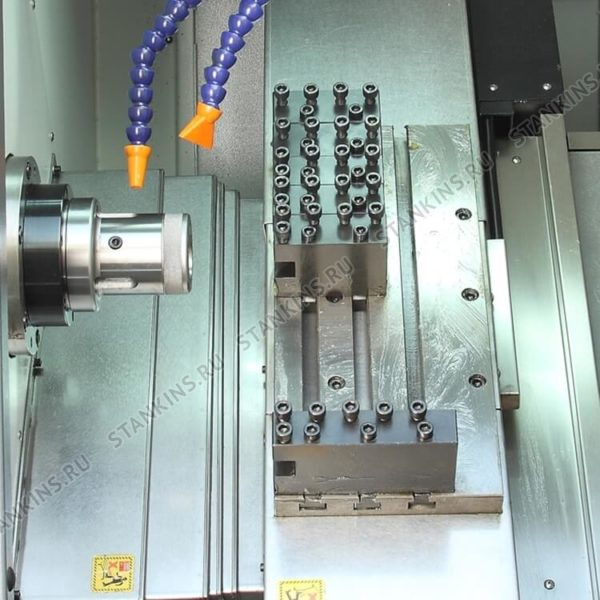

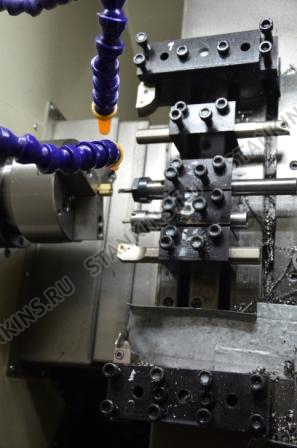

Токарный станок с ЧПУ CNC-36C с линейным расположением инструмента.
|
Конфигурация |
|
|
Система ЧПУ |
SYNTEC (Тайвань) |
|
Шпиндель |
POSA (Тайвань) |
|
Координатный серводвигатель X, Z |
SYNTEC (Тайвань) |
|
Двигатель шпинделя |
Beijing CTB (Китай) |
|
ШВП |
HIWIN (Тайвань) |
|
Линейные направляющие |
HIWIN (Тайвань) |
|
Подшипники |
NSK (Япония) |
|
Электроавтоматика |
Schneider (Франция) |
|
Станина |
Чугунная, литая (Китай) |
| Характеристика | Значение |
|---|---|
| Cистема чпу | SYNTEC |
| Расстояние от станины до оси шпинделя | 180 мм |
| Длина точения | 220 мм |
| Максимальный диаметр заготовки над станиной | 350 мм |
| Максимальный диаметр заготовки над суппортом | 95 мм |
| Наружный диаметр патрона | 130 мм |
| Внутренний диаметр патрона | 36 мм |
| Диаметр шпинделя | 35 мм |
| Диапазон скоростей шпинделя | 0-4000 обороты в минуту |
| Мощность двигателя шпинделя | 5.5 кВт |
| Максимальная скорость по координате X | 24 м/мин |
| Максимальная скорость по координате Z | 30 м/мин |
| Максимальное перемещение по координате Х | 750 мм |
| Максимальное перемещение по координате Z | 255 мм |
| Мощность двигателя координаты Х | 1 кВт |
| Мощность двигателя координаты Z | 1 кВт |
| Точность повторного позиционирования в разогретом виде | 0,003 мм |
| Максимальное количество инструмента | 8 шт |
| Сечение радиального инструмента | 20×20 мм |
| Диаметр осевого инструмента | 20 мм |
| Мощность станка | 9.6 кВт |
| Масса станка | 2600 кг |
| Габариты станка | 1960×1250×1660 мм |
