Широкоуниверсальный фрезерный станок JET JMD-939GHV DRO

Под заказ
Цена: по запросу
Производитель: JET (Тайвань)
  • Размер стола по оси X и Y: 1000х240 мм
  • Мощность двигателя вертикального шпинделя: 2,2 кВт
  • Конус шпинделя: ISO 40 (DIN2080)
  • Напряжение: 400 В
  • Максимальный диаметр сверления: до 30 мм
  • Частота вращения вертикального шпинделя: 100-600 / 350-2000 об/мин
Купить
Получить прайс
Лизинг
  • Описание
  • Характеристики
  • Комплектация
  • Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GHV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д. На станке JMD-939GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 100-2000 / 60-1350 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 370 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм; горизонтальный шпиндель-стол – от 20 до 320мм. Выбор скоростей вертикального шпинделя осуществляется с помощью бесступенчатой регулировки частоты вращения шпинделя с ее индикацией на пульте управления. Скорость вращения горизонтального шпинделя изменяется посредством клиноременных передач.

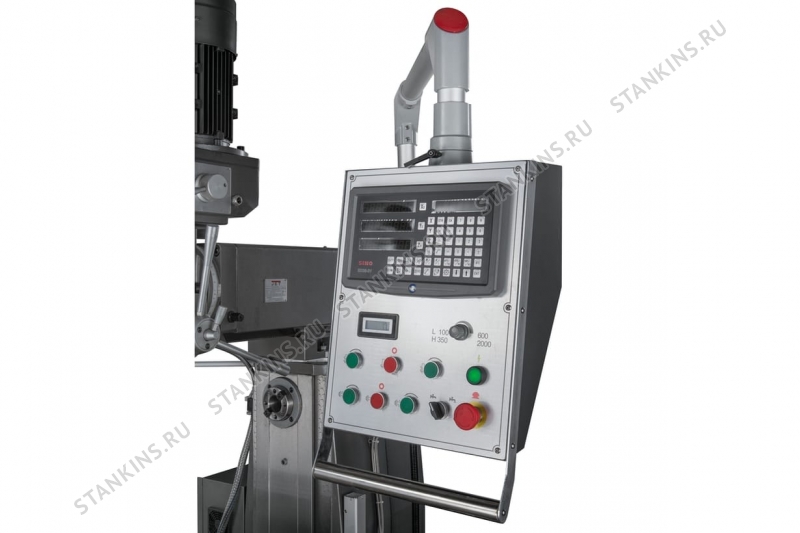

    Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости. Горизонтальный и вертикальный шпиндели имеют функцию реверса. Для повышения точности и скорости обработки широкоуниверсальным станок JMD-939GHV DRO оснащен Устройством цифровой индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.

  • Характеристика Значение
    Напряжение, В 400
    Максимальный диаметр сверления сталь, мм 30
    Максимальный диаметр концевой фрезы, мм 20
    Максимальный диаметр торцевой фрезы, мм 63

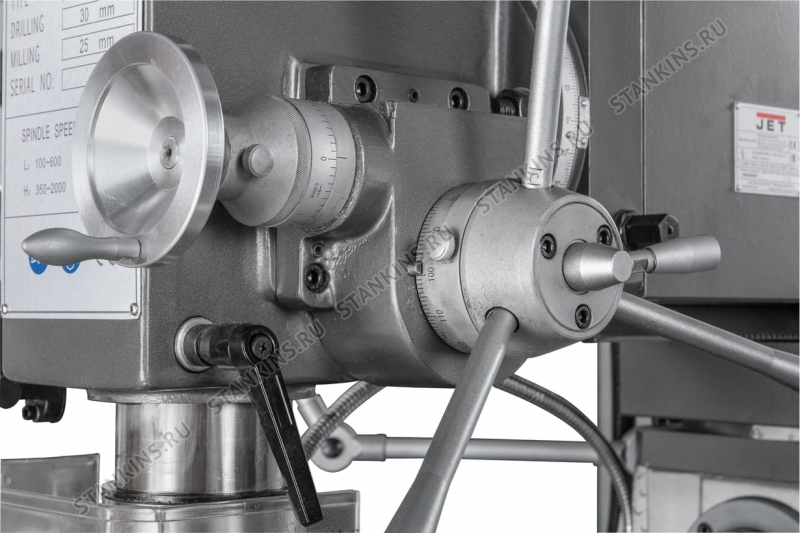

    Вертикальный шпиндель:
    Частота вращения вертикального шпинделя, об/мин 100-600 / 350-2000
    Мощность двигателя вертикального шпинделя, кВт 2,2
    Конус шпинделя ISO 40 (DIN 2080)
    Диапазон наклона фрезерной головки ±90⁰
    Поворот консоли фрезерной головки в горизонтальной плоскости ±360⁰
    Ход пиноли шпинделя, мм 120
    Расстояние от вертикального шпинделя до колонны, мм 250-650
    Расстояние от вертикального шпинделя до стола, мм 70-370

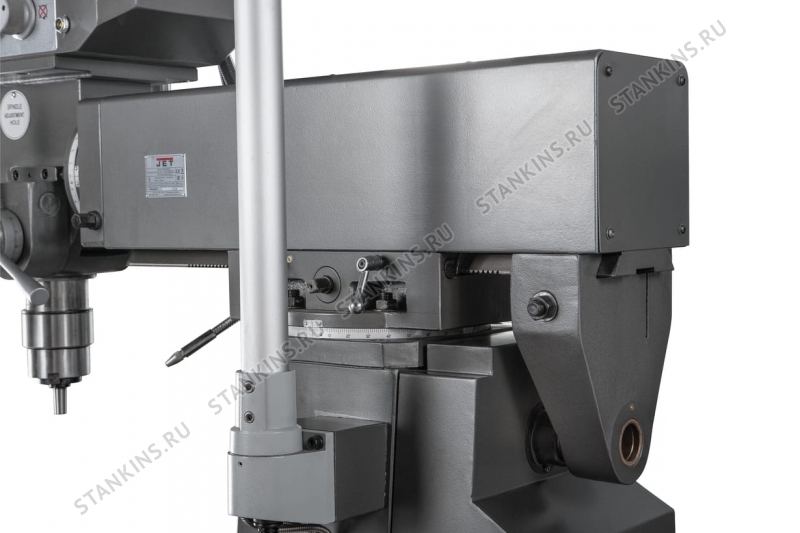

    Горизонтальный шпиндель:
    Частота вращения горизонтального шпинделя, об/мин 60-1350
    Мощность двигателя горизонтального шпинделя, кВт 1,5
    Конус шпинделя ISO 40 (DIN2080)
    Расстояние от горизонтального шпинделя до стола, мм 20-320

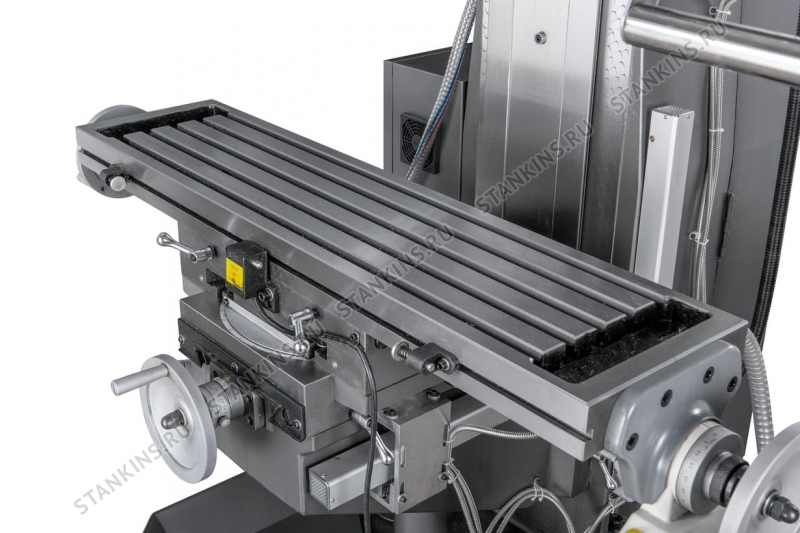

    Фрезерный стол:
    Размер стола по оси X и Y, мм 1000х240
    Ход стола по оси X и Y, мм 585 х 185
    Диапазон поворота стола ±30⁰
    Ширина Т-образного паза основания, мм (3) 14
    Максимальная нагрузка на стол, кг 150
    Длина, мм 1340
    Ширина, мм 1140
    Высота, мм 2250
    Масса, кг 880
    Длина в упаковке, см 144
    Ширина в упаковке, см 120
    Высота в упаковке, см 230
    Масса в упаковке, кг 960

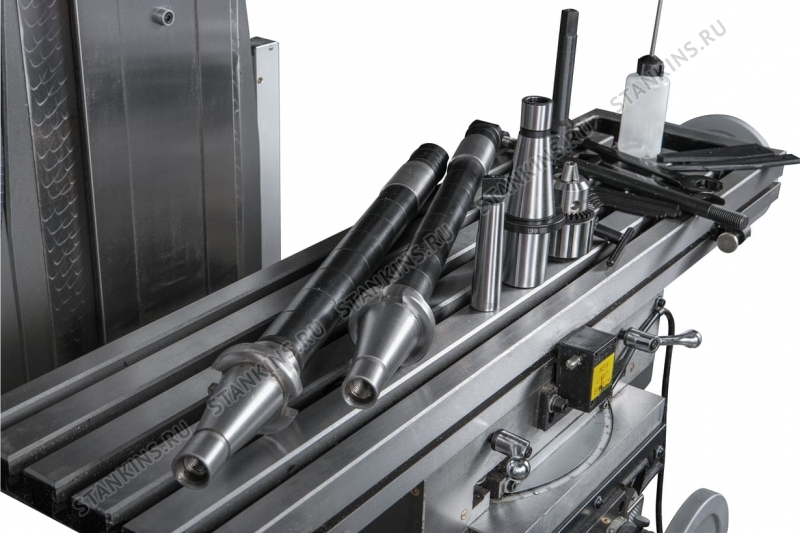

    • Шомпол М16 – 1шт.;
    • Оправка ISO40/MT3 – 1шт.;
    • Оправка MT3/MT2 – 1шт.;
    • Дорн ISO40/В18 – 1шт.;
    • Сверлильный патрон 3-16 мм/В18;
    • Болт М14х55 (с шайбой и гайкой) для Т-образного паза – 2шт.;
    • Набор шестигранных ключей;
    • Клин-выколотка – 2шт.;
    • Оправка горизонтального шпинделя Ф22мм со шпоночным пазом – 1шт.;
    • Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт.;
    • Рожковый ключ 17-19 – 1 шт.;
    • Рожковый ключ 22-24 – 1 шт.;
    • Масленка;
    • Инструкция по эксплуатации.
