Редукторный фрезерно-сверлильный станок JET JMD-50LPFD

Под заказ
Цена: по запросу
Производитель: JET (Тайвань)
  • Размер стола по оси X и Y: 1000 x 240 мм
  • Мощность: 1,1/1,5 кВт
  • Конус шпинделя: ISO 30
  • Напряжение: 400 В
  • Максимальный диаметр сверления: до 45 мм
  • Частота вращения шпинделя: I – 75,180,280,600,1000,1600; II -150,360,560,1200,2000,3200 об/мин
Купить
Получить прайс
Лизинг
  • Описание
  • Характеристики
  • Комплектация
  • ОСОБЕННОСТИ:

    • Тяжелое основание и мощная вертикальная стойка из серого чугуна;
    • Направляющие рабочего стола типа Ласточкин хвост;

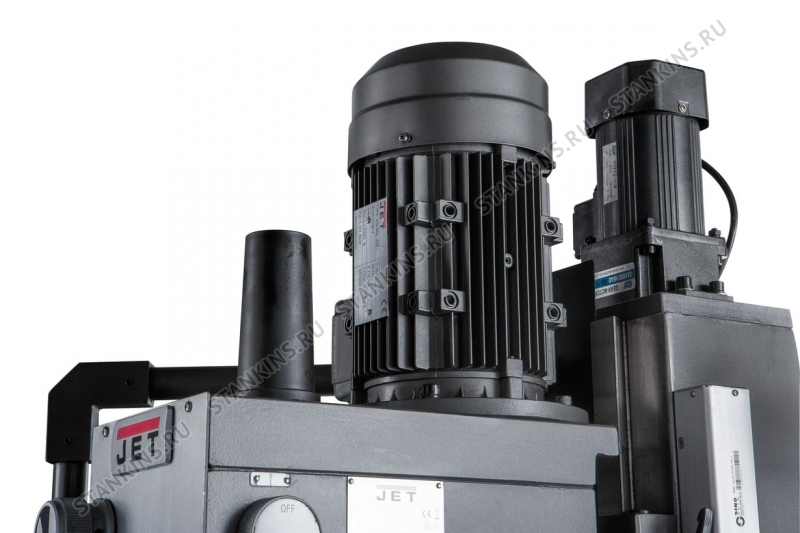

    • Мощный асинхронный двигатель 1,5 кВт;
    • Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей;
    • Конус шпинделя ISO 30;
    • Функция автоматической подачи пиноли шпинделя;
    • Ограничитель глубины сверления;
    • Микро подача по оси Z;

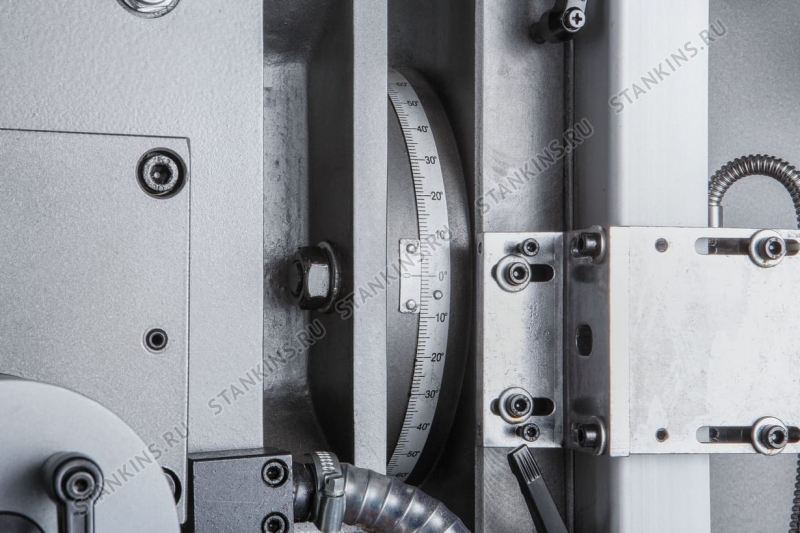

    • Наклон фрезерной головы влево, вправо ±90°;

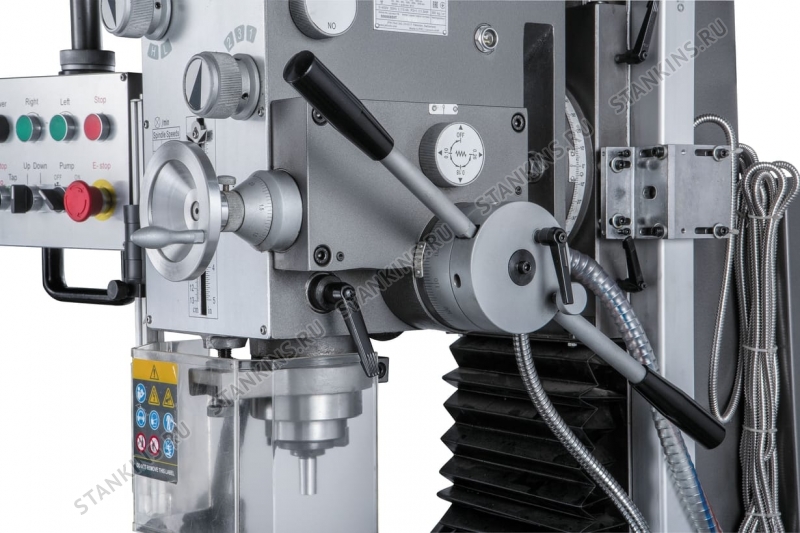

    • Центральная панель управления;
    • Режим нарезания резьбы, с автоматическим включением реверса;

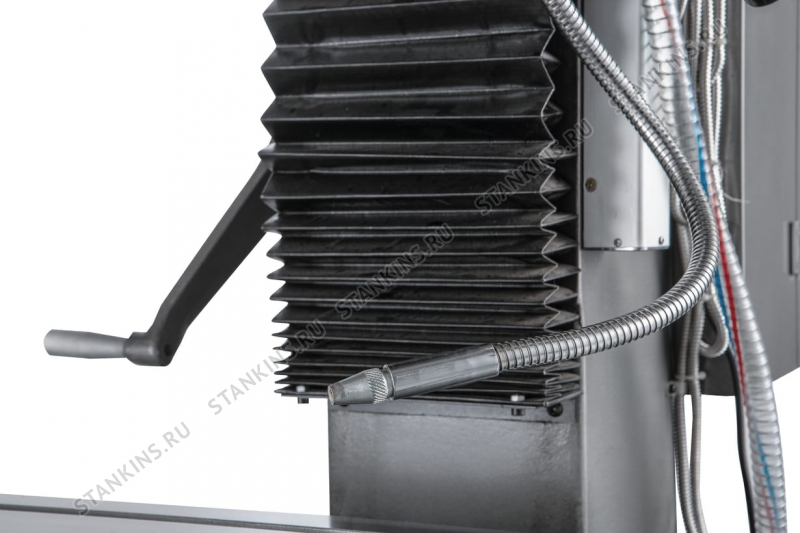

    • Системы подач СОЖ в зону резания;

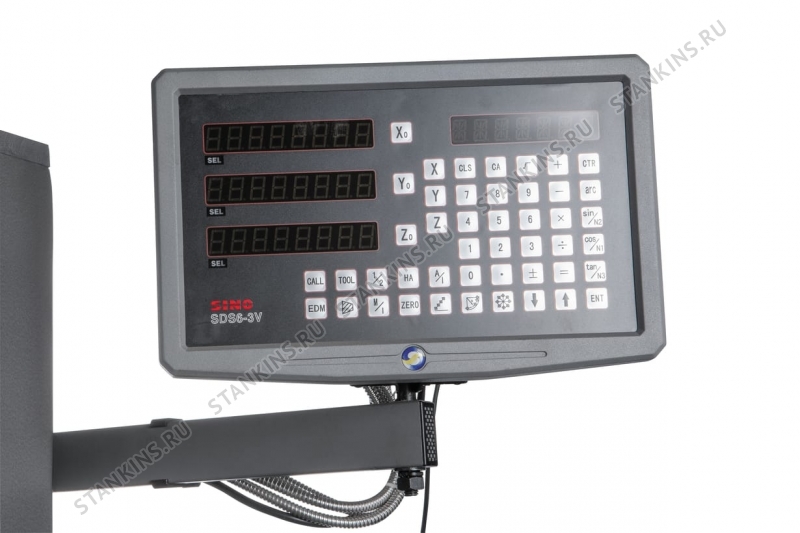

    • Устройство цифровой индикации (УЦИ) по 3 осям X, Y, Z;
    • Механизированный привод по оси Z;
    • Лампа местного освещения.

    Редукторный фрезерно-сверлильный станок JMD-50LPFD с автоматической подачей пиноли шпинделя, механизированным приводом по оси Z и УЦИ, предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции. В случае оснащенный специальными приспособлениями станок может быть применен в крупносерийном и массовом производстве. По мимо производственных задач, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях.

    JMD-50LPFD предназначен для выполнения следующих операций: фрезерования, сверления, рассверливания, зенкования, зенкерования, развертывания и нарезания резьбы.  Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм по стали и до 45мм по чугуну. Наличие реверсивного вращения электродвигателя, обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезанию резьбы. Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации. Станок оснащен мощным асинхронным двигателем 1,5 кВт, и имеет коробку переключения скоростей вращения шпинделя. В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов. Конструкция станка имеет дополнительно устройство цифровой индикации (УЦИ) по всем трем осям X, Y, Z, позволяющее устанавливать необходимые параметры обработки, осуществлять привязку инструментов и контролировать режимы работы станка с точностью в 5 микрон. Станок оснащен автоматической подачей пиноли шпинделя, имеет 3 скорости - 0,12; 0,18; 0,25 мм/об. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм. Для увеличения производительности и удобства обработки крупногабаритных деталей, станок дополнительно оснащен механизированным приводом по оси Z. На пульте управления есть переключатель перемещения фрезерной головы по вертикальной стойке вверх/вниз.

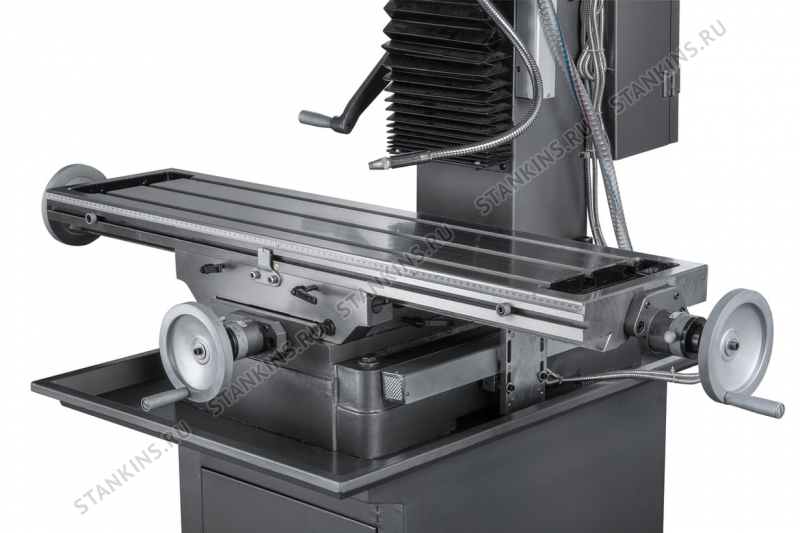

    Модель JMD-50LPFD оснащена рабочим столом размером 1000 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 760мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений. Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.

    Редукторный фрезерно-сверлильный станок JET модели JMD-50LPFD отлично впишется в Ваше производство, а гарантия на станок 2 года, обеспечит уверенную работу и будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.

  • Характеристика Значение
    Напряжение, В 400
    Максимальный диаметр сверления чугун, мм 45
    Максимальный диаметр сверления сталь, мм 32
    Максимальный диаметр торцевой фрезы, мм 80
    Максимальный диаметр концевой фрезы, мм 32
    Размер стола по оси X и Y, мм 1000 x 240
    Ход стола по оси X и Y, мм 760 х 190
    Ширина Т-образного паза стола, мм 14/23
    Диапазон наклона головы ±90˚
    Конус шпинделя ISO30
    Расстояние от шпинделя до стола, мм 450
    Ход пиноли шпинделя, мм 120
    Мощность двигателя, кВт 1,1/1,5
    Частота вращения шпинделя, об/мин

    I – 75,180,280,600,1000,1600;

    II -150,360,560,1200,2000,3200

    Автоматическая подача пиноли, мм/об 0,1/0,18/0,26
    Длина, мм 1250
    Ширина, мм 960
    Высота, мм 1320
    Масса, кг 380
    Длина в упаковке, см 90
    Ширина в упаковке, см 88
    Высота в упаковке, см 115
    Масса в упаковке, кг 410



    • Шомпол М12 – 1 шт.;
    • Оправка ISO30/MT3 – 1 шт.;
    • Дорн ISO30/В16 – 1 шт.;
    • Сверлильный патрон 1-13 мм/В16;
    • Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.;
    • Набор шестигранных ключей;
    • Клин-выколотка – 2 шт.;
    • Рожковый ключ 22-19 – 1 шт.;
    • Масленка;
    • Инструкция по эксплуатации.
