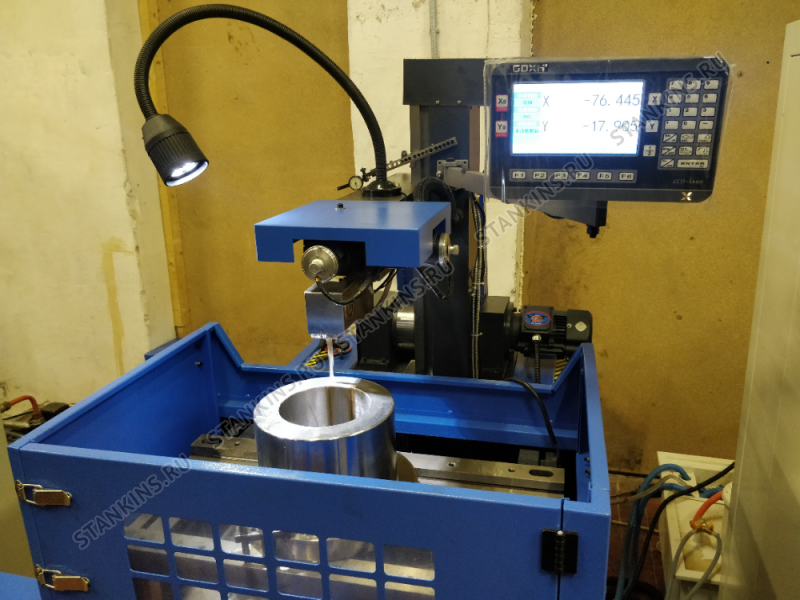

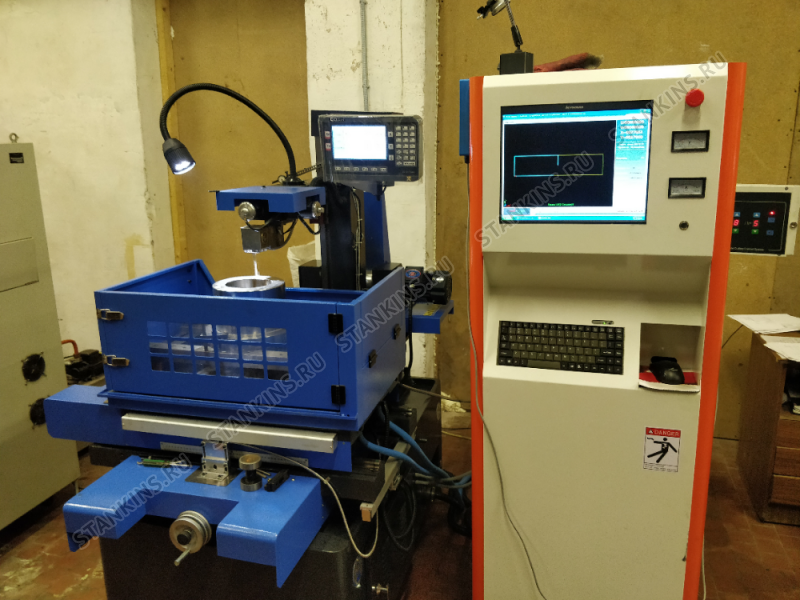

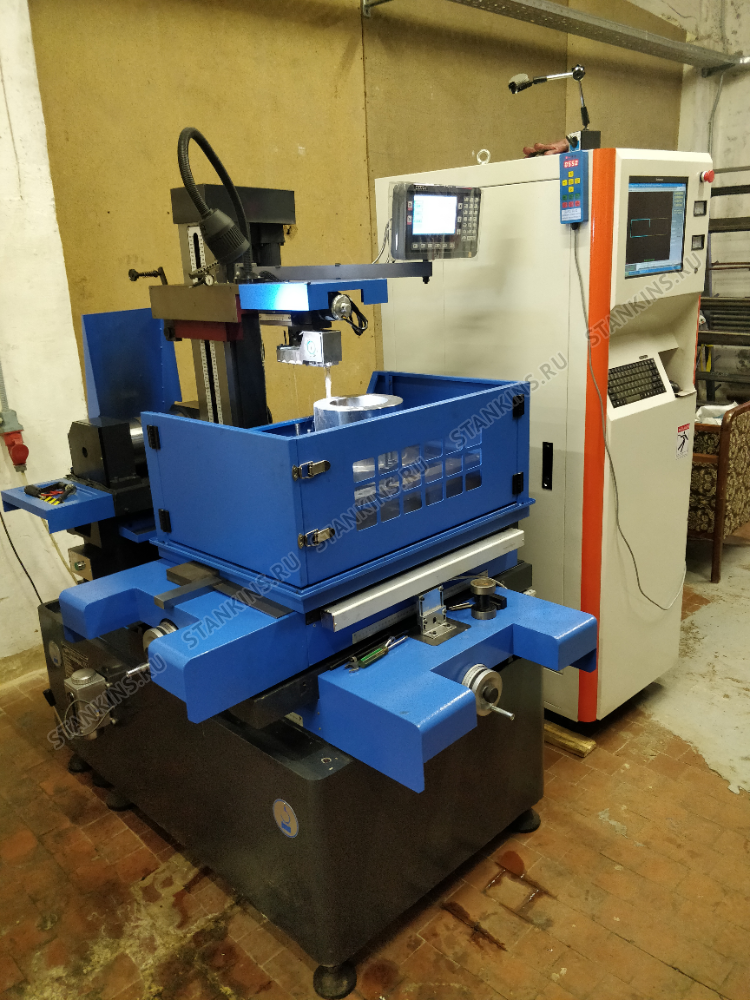

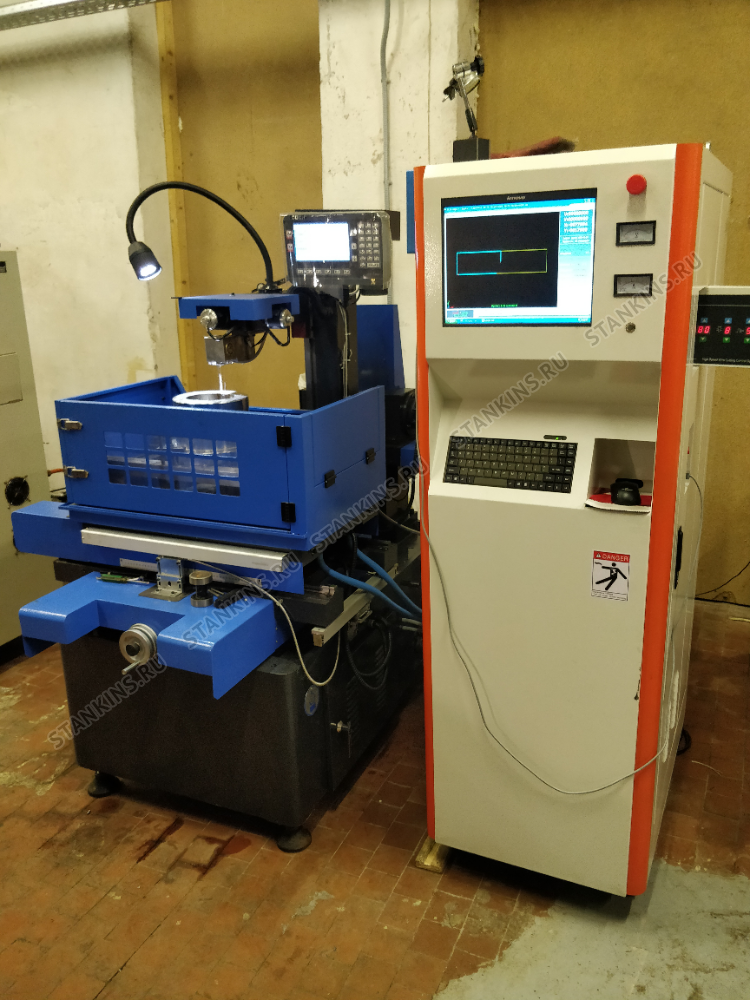

Электроэрозионный вырезной станок REALREZ 350

В наличии
Цена: по запросу
Производитель: REALREZ (Россия)
  • Размер рабочего стола: 470*720 мм;
  • Перемещение рабочего стола X-Y: 350*450 мм;
  • Максимальная толщина резания: 500 мм;
  • Максимальный угол наклона проволоки (опция): ±15°.
Купить
Получить прайс
Лизинг
  • Описание
  • Характеристики
  • Комплектация
  • Электроэрозионный вырезной станок REALREZ 350 (DK7735) позволяет создавать различные штампы, пресс-формы, инструмент, оснастку, шестерни, звездочки, муфты, шлицевые и шпоночные пазы, фрезы и другие детали машин, которые имеют 2D и 3D формы или компоненты. Кроме того, станок способен выполнять мелкую механическую обработку, канавки неправильной формы, или обработку стандартных дефектов деталей, широко используемых в электрике, легкой промышленности, военной промышленности и так далее. Станок позволяет обрабатывать обычную, закалённую и нержавеющую стали, цветные металлы, в том числе алюминий и титан, графит, магниты, полупроводящий материал или драгоценный металл. Основное условие для обрабатываемого материала –  электропроводность, а твердость и вязкость материала практически не влияют на процесс обработки. Станок поставляется с однопроходным процессором резки. Чистота поверхности детали при однопроходной резке составляет 2,0 Ra. Станок может комплектоваться многопроходным контроллером, что позволяет улучшить чистоту поверхности детали до 1,2 Ra. Для точного позиционирования заготовки рабочий стол может быть укомплектован устройством УЦИ. Базовая комплектация предусматривает угол наклона проволоки до ±3˚, наклон не фиксированный. Для вырезания конусов и угловой резки станок оборудуется отдельно программируемым приводом, что позволяет осуществлять 4-х осевую обработку, угол наклона данной модели до ±15˚.

    ОСНОВНЫЕ ПРЕИМУЩЕСТВА СТАНКА:

    • Используются программное обеспечение AutoCut совместно с AutoCAD, соответственно поддержка форматов DXF и DWG;
    • 17” LCD дисплей, удобный интерфейс на Windows XP;
    • Обмен данными через USB, RS-232, Ethernet;
    • 2-осевая обработка в базовой комплектации и возможность 4-осевой обработки для угловой резки и конических деталей;
    • Угол наклона проволоки до ±15˚;
    • При вырезании заготовки на мониторе компьютера: графическое отображение процесса вырезания (контур детали), контроль скорости вырезания, производительности, отработавшее и оставшееся время;
    • Возобновление обработки заготовки с места внезапной остановки при аварийном выключение или обрыве проволоки;
    • Возможность обработки в прямом и обратном направлениях;
    • Автоматическое отключение по завершению процесса вырезания детали.
  • Характеристика

    Значение

    Размер рабочего стола, мм

    470*720

    Перемещение рабочего стола X-Y, мм

    350*450

    Максимальная толщина резания, мм

    500

    Стандартный угол наклона проволоки

    ±3°

    Максимальный угол наклона проволоки (опция)

    ±15°

    Скорость проволоки, м/с

    11,5

    Максимальная нагрузка на стол, кг

    400

    Диаметр проволоки, мм

    0,1-0,2

    Импульс перемещения рабочего стола, мм

    0,001

    Вес станка, кг

    1320

    Габариты, мм

    1550*1150*1750

    Тип двигателя перемотки проволоки

    Многофазный

    Рабочая точность

    Согласно стандарту GB7926-2005

    Источник питания

    50 Гц, 380 В

    Рабочая жидкость

    Эмульсия мыла, Эмульгированная мазь, Эмульгированное масло + очищенная вода

    Максимальная скорость резания, мм2/мин

    180

    Точность обработки, мм

    0.015

    Шероховатость поверхности при резании, Ra

    <2.0

    Потребляемая мощность, кВт

    1.8

  • БАЗОВАЯ КОМПЛЕКТАЦИЯ ВКЛЮЧАЕТ:

    • Современная модель ЧПУ контроллера;
    • ПК с предустановленными программами AutoCAD и AutoCut;
    • Насосная станция;
    • Пульт управления станком для простого операционирования;
    • Преобразователь для стабильного электрического разряда, ролики, токосъемники;
    • Централизованная система смазки;
    • Система автонатяжения проволоки;
    • Установочные опоры;
    • Многофункциональные, среднескоростные функции резки;
    • Комплект инструмента и оснастки;
    • Инструкция на русском языке.

    РАСШИРЕННАЯ КОМПЛЕКТАЦИЯ МОЖЕТ ВКЛЮЧАТЬ:

    • Многопроходный контроллер, что позволяет улучшить чистоту поверхности детали до 1,2 Ra;
    • Линейные направляющие, которые позволяют повысить точность позиционирования и плавность хода рабочего стола;
    • Для точного позиционирования заготовки рабочий стол может быть укомплектован устройством УЦИ;
    • Для вырезания конусов и угловой резки станок оборудуется отдельно программируемым приводом, что позволяет осуществлять 4-х осевую обработку;
    • Приспособление для резки алюминия;
    • Насос СОЖ высокого давления;
    • Проволока молибденовая 2000 м, толщина 0,18 мм.
