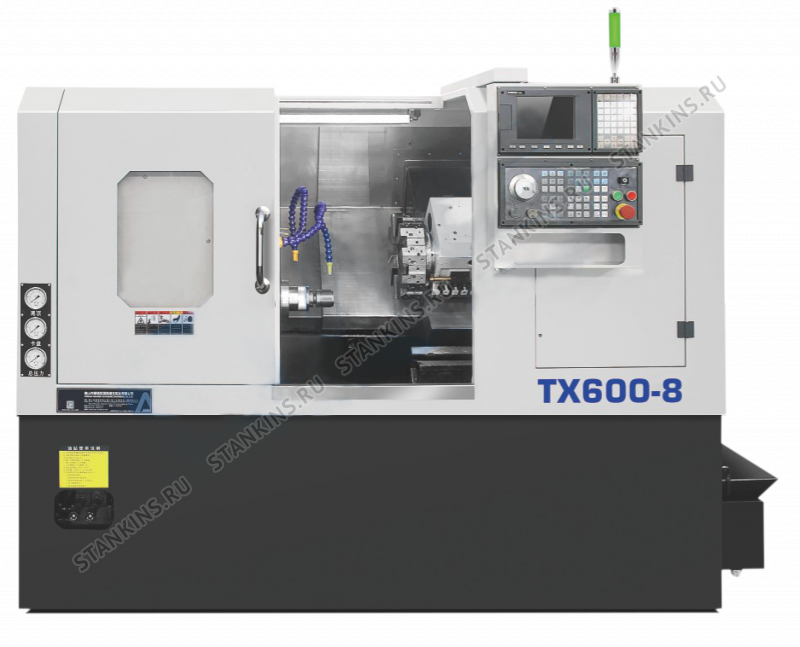

Токарный станок с ЧПУ TX600-6/8/10 с револьверной головкой и задней бабкой.
|
Конфигурация |
|
|
Система ЧПУ |
SYNTEC / FANUC |
|
Шпиндель |
POSA (Тайвань) |
|
Координатный серводвигатель X, Z |
YASKAWA / FANUC (Япония) |
|
Двигатель шпинделя |
Beijing CTB (Китай) |
|
ШВП |
HIWIN (Тайвань) |
|
Линейные направляющие |
HIWIN (Тайвань) |
|
Гидравлическая револьверная головка |
TCSM (Тайвань) |
|
Подшипники |
NSK (Япония) |
|
Электроавтоматика |
Schneider (Франция) |
|
Станина |
Чугунная, литая (Китай) |
| Характеристика |
TX600-6 |
TX600-8 |
TX600-10 |
|---|---|---|---|
|
Диаметр отверстия шпинделя |
56 мм |
66 мм |
86 мм |
|
Макс. диаметр прутка |
42 мм | 52 мм | 62 мм |
| Макс. диаметр обработки над станиной | 520 мм | 550 мм | 550 мм |
| Макс. диаметр обработки над суппортом | 450 мм | 450 мм | 400 мм |
| Макс. длина обработки | 400 мм | 400 мм | 400 мм |
| Диаметр патрона | 6" | 8" | 10" |
|
Макс. ход по оси Х |
500 мм |
500 мм |
500 мм |
|
Макс. ход по оси Z |
450 мм |
400 мм |
420 мм |
|
Скорость быстрого перемещения (X/Z) |
30 м/мин |
30 м/мин |
30 м/мин |
|
Точность повторного позиционирования |
±0,003 мм |
±0,003 мм |
±0,003 мм |
|
Мощность серводвигателя шпинделя |
7,5 кВт |
7,5 кВт |
11 кВт |
|
Мощность серводвигателя по оси (X/Z) |
1,8 кВт | 2,2 кВт |
2,2 кВт |
|
Диапазон оборотов шпинделя |
4500 об/мин |
4500 об/мин |
4500 об/мин |
| Угол наклона станины | 45° | 45° |
45° |

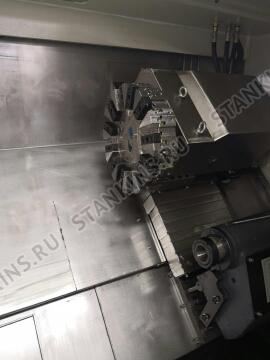

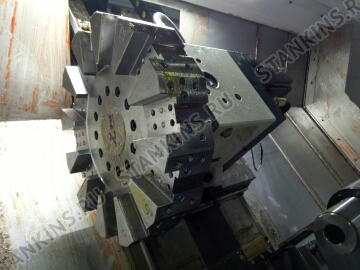

| Револьверная головка гидравлическая | 12 позиций | 12 позиций | 12 позиций |
| Сечение радиального инструмента | 25х25 мм | 25х25 мм | 25х25 мм |
| Диаметр осевого инструмента | Ф25 мм | Ф32 мм | Ф32 мм |

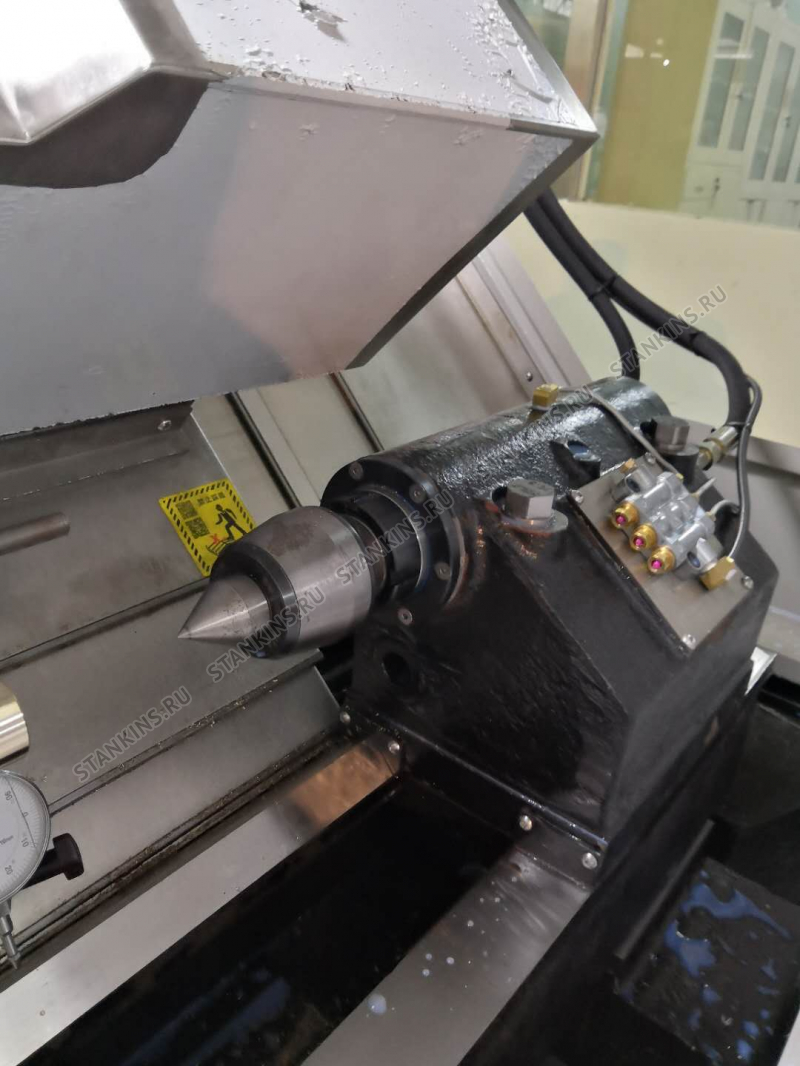

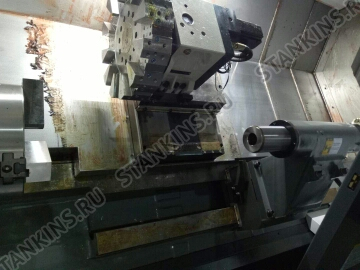

| Задняя бабка | Гидравлическая | ||
| Максимальное перемещение пиноли | 100 мм | 100 мм | 100 мм |
| Макс.перемещение задней бабки | 500 мм | 500 мм | 500 мм |
| Конус пиноли задней бабки | МТ5 | МТ5 | МТ5 |
| Общая установленная мощность | 11 кВт | 11 кВт | 11 кВт |
| Габаритные размеры, мм | 2800×1550×1800 | 2800×1550×1800 | 2800×1550×1800 |
| Вес нетто | 3 700 кг | 3 800 кг | 3900 кг |
