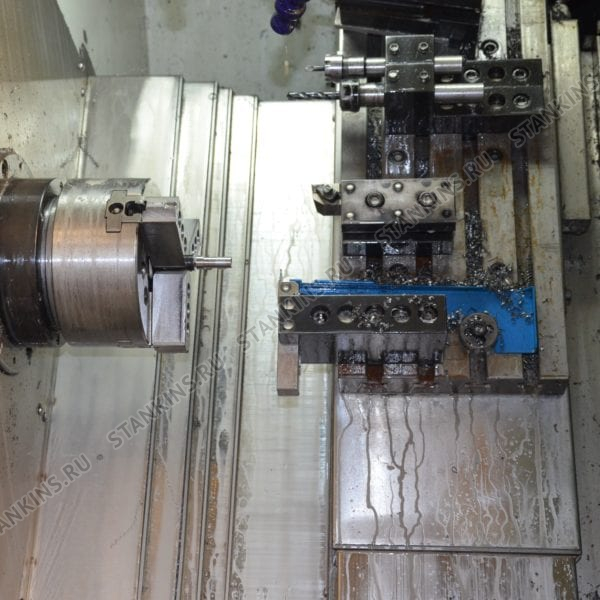

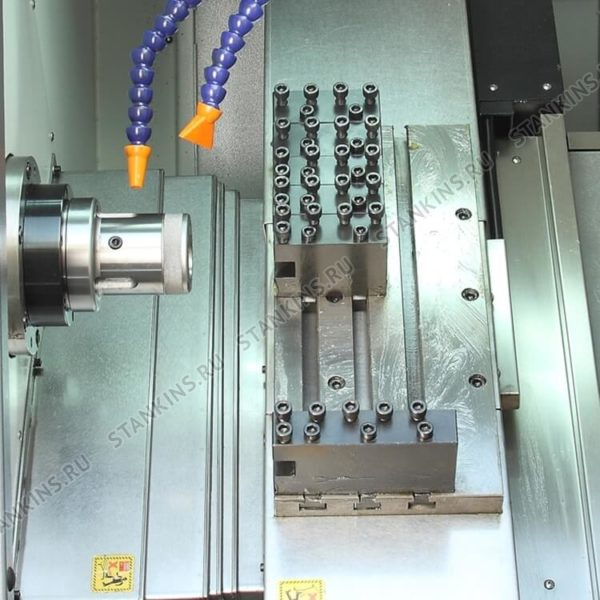

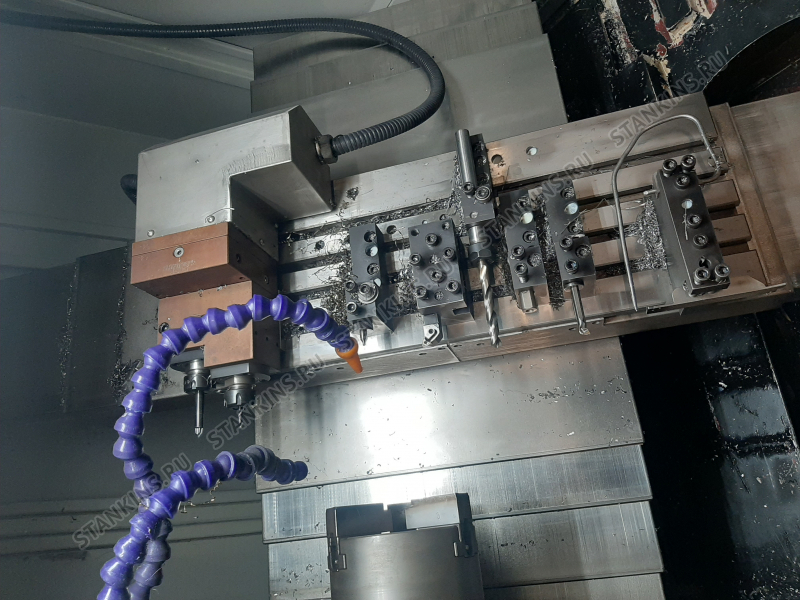

Токарный станок с ЧПУ DS-6LS с линейным расположением инструмента + два приводных инструмента.
|
Конфигурация |
|
|
Система ЧПУ |
SYNTEC 21 (Тайвань) |
|
Шпиндель |
POSA (Тайвань) |
|
Координатный серводвигатель X, Z |
YASKAWA (Япония) |
|
Двигатель шпинделя |
Beijing CTB (Китай) |
|
ШВП |
HIWIN (Тайвань) |
|
Линейные направляющие |
HIWIN (Тайвань) |
|
Подшипники |
NSK (Япония) |
|
Электроавтоматика |
Schneider (Франция) |
|
Станина |
Чугунная, литая (Китай) |
| Характеристика | Значение |
|---|---|
| Cистема чпу | SYNTEC |
| Расстояние от станины до оси шпинделя | 210 мм |
| Длина точения | 300 мм |
| Максимальный диаметр заготовки над станиной | 410 мм |
| Максимальный диаметр заготовки над суппортом | 125 мм |
| Наружный диаметр патрона | 200 мм |
| Внутренний диаметр патрона | 52 мм |
| Диаметр шпинделя | 45 мм |
| Диапазон скоростей шпинделя | 50-5000 обороты в минуту |
| Обороты приводного инструмента | 3000 об/мин |
| Мощность двигателя шпинделя | 7.5 кВт |
| Максимальная скорость по координате X | 24 м/мин |
| Максимальная скорость по координате Z | 30 м/мин |
| Максимальное перемещение по координате Х | 1040 мм |
| Максимальное перемещение по координате Z | 320 мм |
| Мощность двигателя координаты Х | 1,3 кВт |
| Мощность двигателя координаты Z | 1,3 кВт |
| Точность повторного позиционирования в разогретом виде | 0,003 мм |
| Максимальное количество инструмента | 10-12 шт |
| Сечение радиального инструмента | 20×20 мм |
| Диаметр осевого инструмента | 20 мм |
| Мощность станка | 10.8 кВт |
| Масса станка | 3100 кг |
| Габариты станка | 2300х1770х1735 мм |
