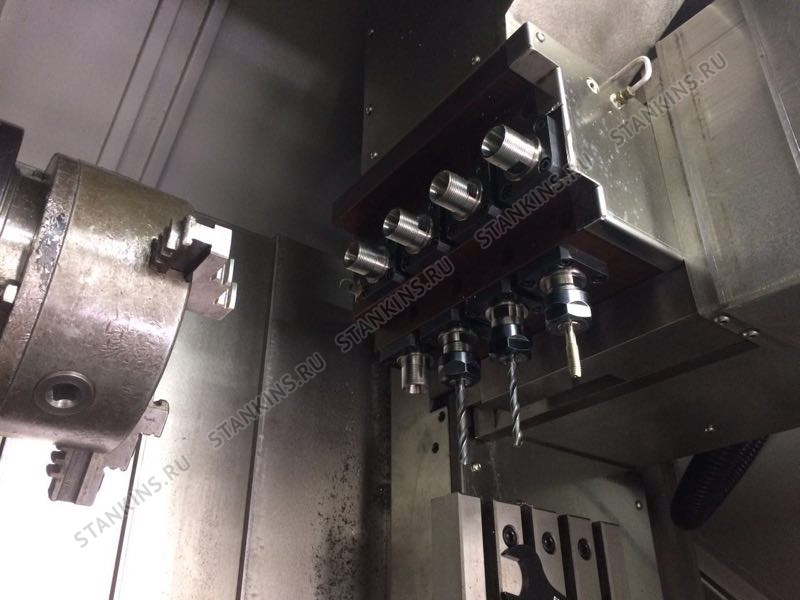

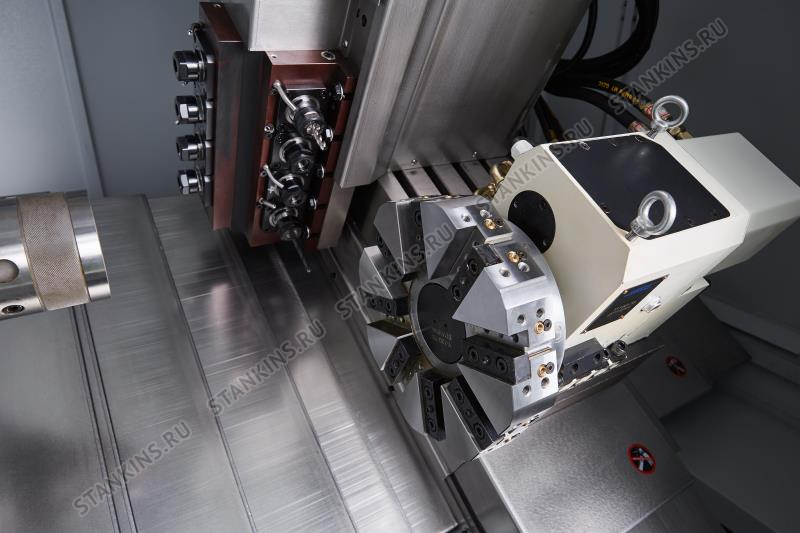

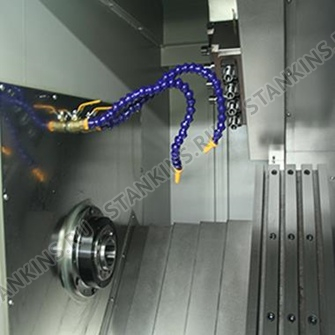

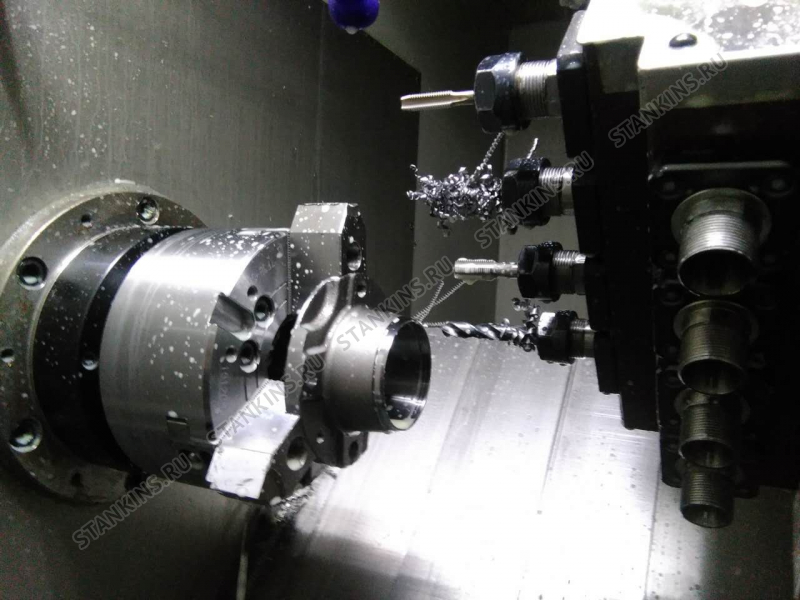

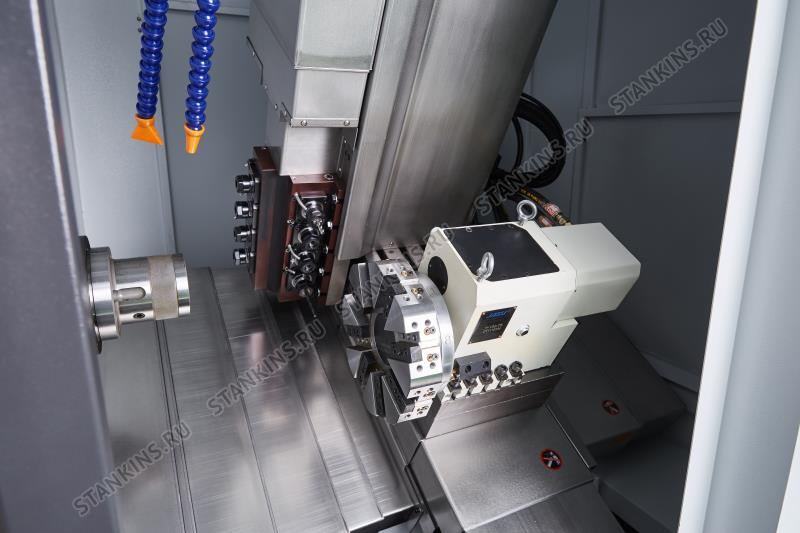

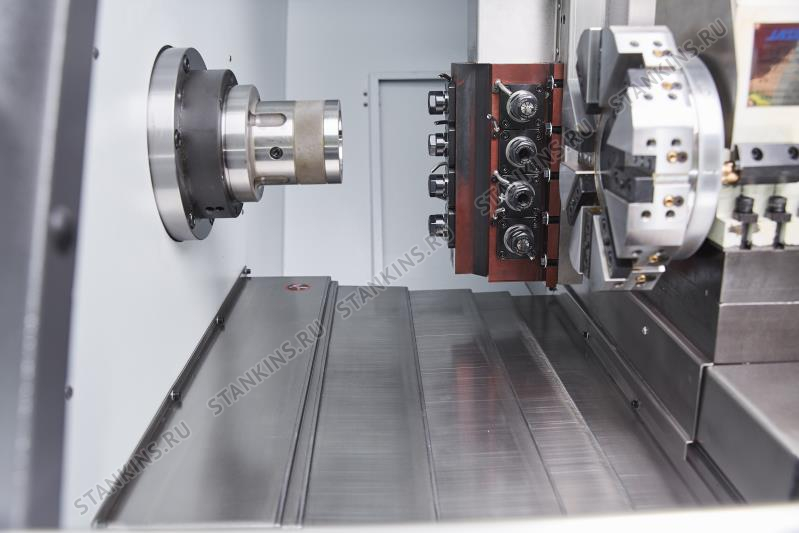

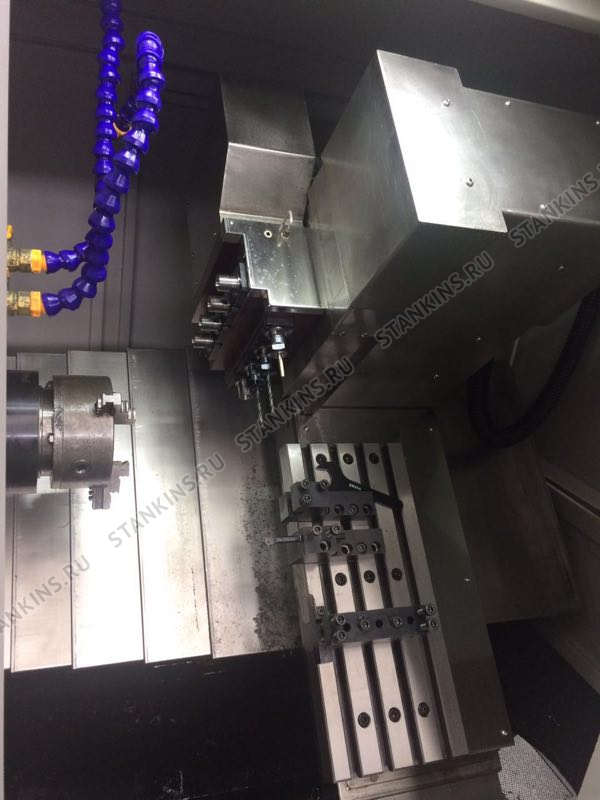

Токарный станок с ЧПУ DS-5Y (6Y) с линейным расположением и приводным инструментом с осью Y.
|
Конфигурация |
|
|
Система ЧПУ |
SYNTEC (Тайвань) |
|
Шпиндель |
POSA (Тайвань) |
|
Координатный серводвигатель X, Y, Z |
YASKAWA (Япония) |
|
Двигатель шпинделя |
Beijing CTB (Китай) |
|
ШВП |
HIWIN (Тайвань) |
|
Линейные направляющие |
HIWIN (Тайвань) |
|
Подшипники |
NSK (Япония) |
|
Электроавтоматика |
Schneider (Франция) |
|
Станина |
Чугунная, литая (Китай) |
|
Технические характеристики |
DS-5Y |
DS-6Y |
|
Диаметр отверстия в патроне |
46мм |
56 мм |
|
Макс. диаметр прутка |
35 мм |
45 мм |
|
Макс. диаметр обработки над станиной |
450 мм |
450 мм |
|
Макс. диаметр обработки над суппортом |
160 мм |
160 мм |
|
Макс. длина обработки |
200мм |
200 мм |
|
Диаметр патрона |
5" |
6" |
|
Макс. ход по оси Х / Z |
1040 / 250 мм |
1040 / 250 мм |
|
Макс. ход по оси Y |
210 мм |
210 мм |
|
Скорость быстрого перемещения (X / Z / Y) |
30 / 30 / 12 м/мин |
30 / 30 / 12 м/мин |
|
Точность повторного позиционирования |
±0,003 мм |
±0,003 мм |
|
Мощность серводвигателя шпинделя |
5,5 кВт |
7,5 кВт |
|
Мощность серводвигателя по оси X, Z |
1,3 кВт |
1,3 кВт |
|
Мощность серводвигателя по оси Y |
0,85 кВт |
0,85 кВт |
|
Мощность приводного инструмента |
1,3 кВт |
1,3 кВт |
|
Диапазон оборотов шпинделя |
0 – 4 500 об/мин |
0 – 4 500 об/мин |
|
Диапазон оборотов приводного инструмента |
0 – 3 000 об/мин |
0 – 3 000 об/мин |
|
Угол наклона станины |
45° |
45° |
|
Линейное расположение инструмента |
8 блоков |
8 блоков |
|
Сечение радиального инструмента |
20х20 мм |
20х20 мм |
|
Диаметр осевого инструмента |
Ф20 мм |
Ф20 мм |
|
Количество приводного инструмента |
3х3 / 4х4 |
3х3 / 4х4 |
|
Размер приводного инструмента |
ER 20/25 |
ER 20/25 |
|
Общая установленная мощность |
13 кВт |
13 кВт |
|
Вес нетто |
3250 кг |
3250 кг |
|
Габаритные размеры |
2250x1500x1950 мм |
|
