Станок ленточнопильный полуавтоматический двухколонный STALEX TBK-4228

Станок полуавтоматический двухколонный STALEX TBK-4228. Предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°. Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию. На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:

1. зажим заготовки – переключатель работы тисков;
2. запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»;
3. отжим тисков – переключатель работы тисков.

В стандартную комплектацию входят:

• ленточнопильный станок;
• ленточнопильное полотно, установленное на станке;
• регулируемый упор - 240 мм;
• мобильная стойка с роликом.

Основные элементы:

• Угол пиления заготовок 90°;
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически;
• Станок управляется трёхфазным двигателем;
• Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена;
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
• Термозащита электродвигателя;
• Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно;
• Тиски гидравлические с возможностью быстрого зажима заготовок;
• 3 скорости вращения полотна;
• Подсветка зоны резания;
• Клиноременной привод;
• Автоматическое отключение при завершении резки.

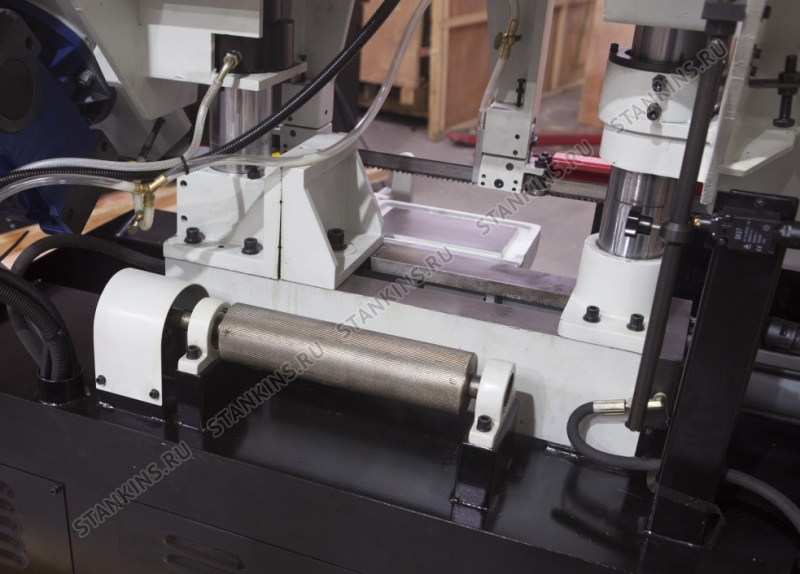

	Вспомогательный стол с роликом подачи
	Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

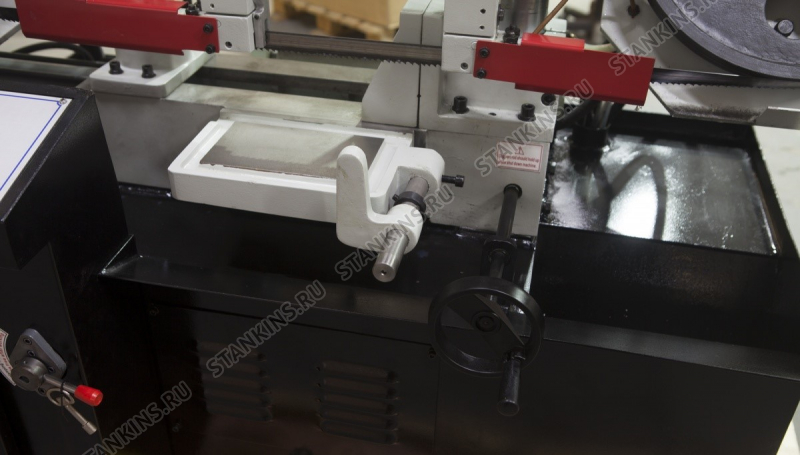

	В тумбе станка размещён бак для стружки и слива СОЖ

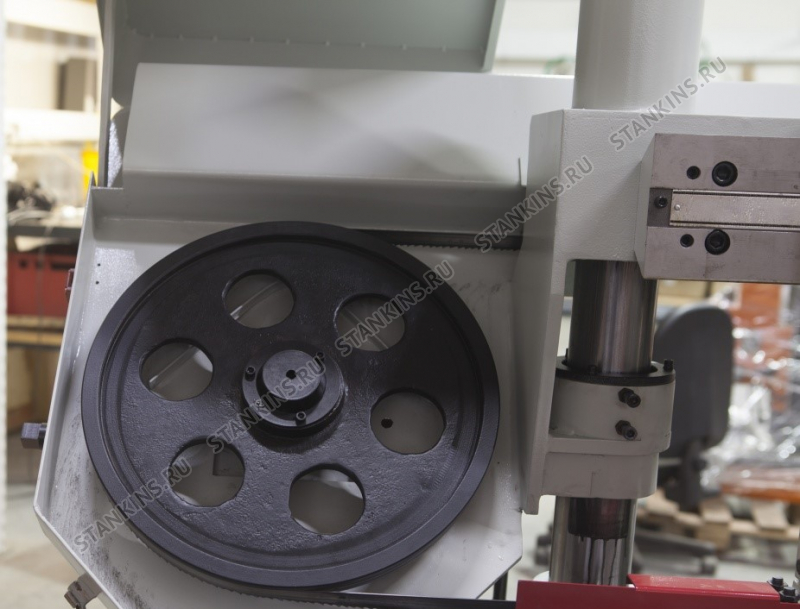

	Механическое натяжение
	Рычаг регулировки натяжения полотна

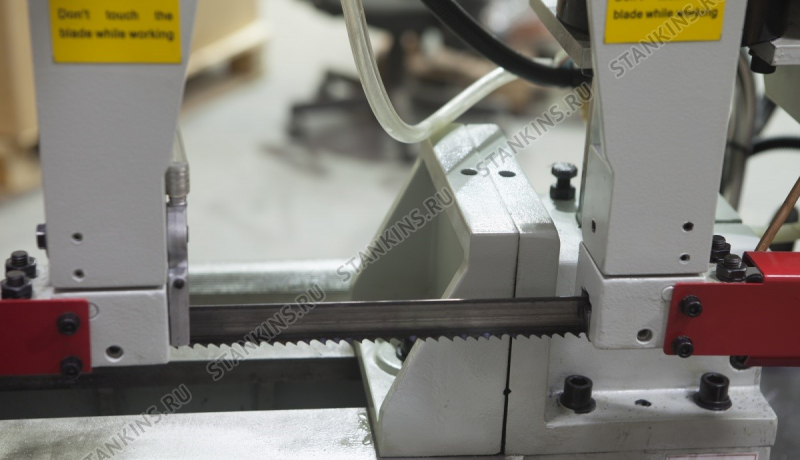

	Гидравлические тиски

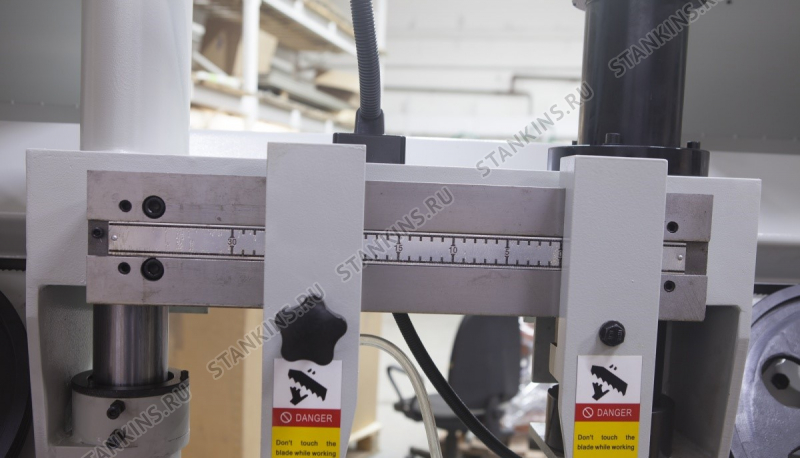

	Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки. Лампа освещения

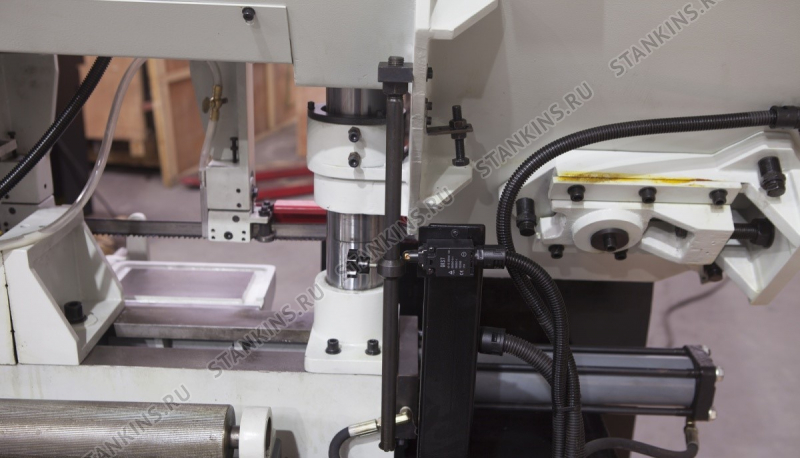

	Концевики на подъём и опускание

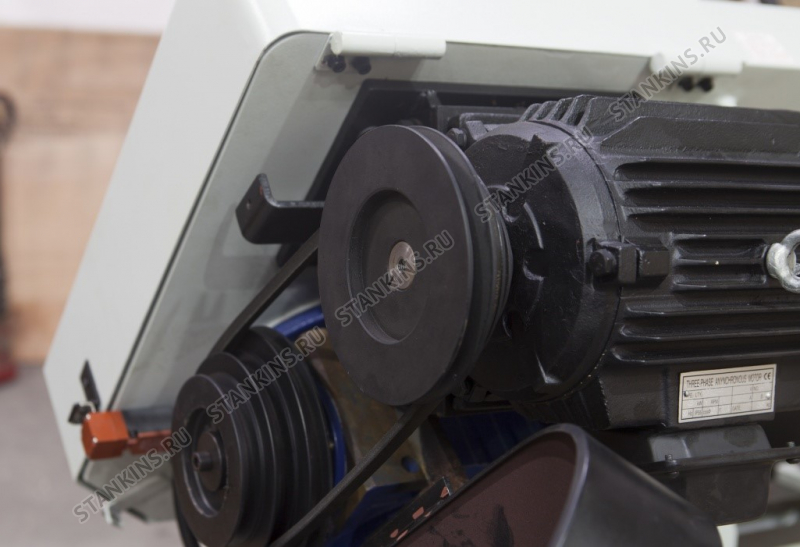

	Редуктор комбинированный (зубчатый + клиноременной)
	Уровень и температура масла Уровень СОЖ
	Переключатель работы тисков
	Пульт станка: Кнопка СТОП Индикация включения станка Кнопка «запуска вращения полотна» Кнопка «включения гидростанции» Кнопка «движение рамы вверх» Кнопка «движение рамы вниз» Маховик регулировки опускания рамы
	Дополнительная стойка для длинных заготовок
