Станок ленточнопильный с гидроразгрузкой STALEX BS-1018B. На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-1018В разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 254мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет поворот губок тисков, для пиления под углом необходимо изменять угол установки тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки. Расстояние от пола до тисков составляет 580 мм. Мобильность станков позволяет использовать их на производстве непосредственно там, где это необходимо. Станки находят широкое применение в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).
Преимущества станка:
|
|
Дополнительный прижим для пакетной резки для BS-1018B (приобретается отдельно) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|
|
Пульт + направляющие станка |
|
|

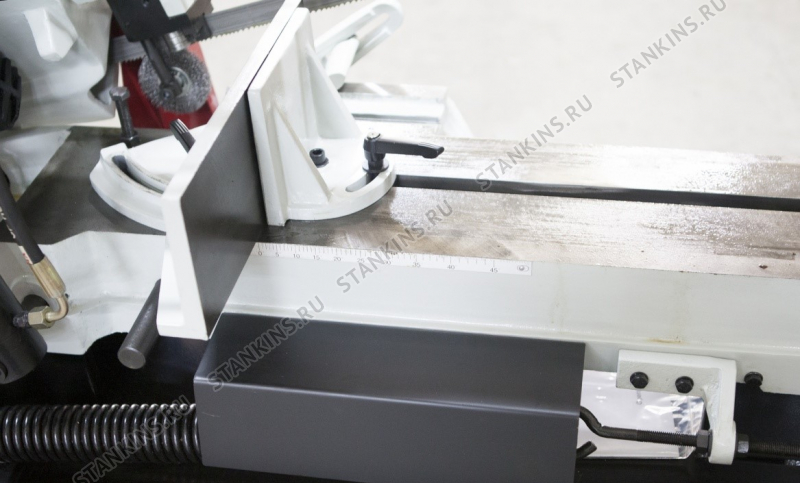

Градусная линейка для установки необходимого положения заготовки |
|
|
Таблица скорости резания и подбора шага зубьев |
|
|

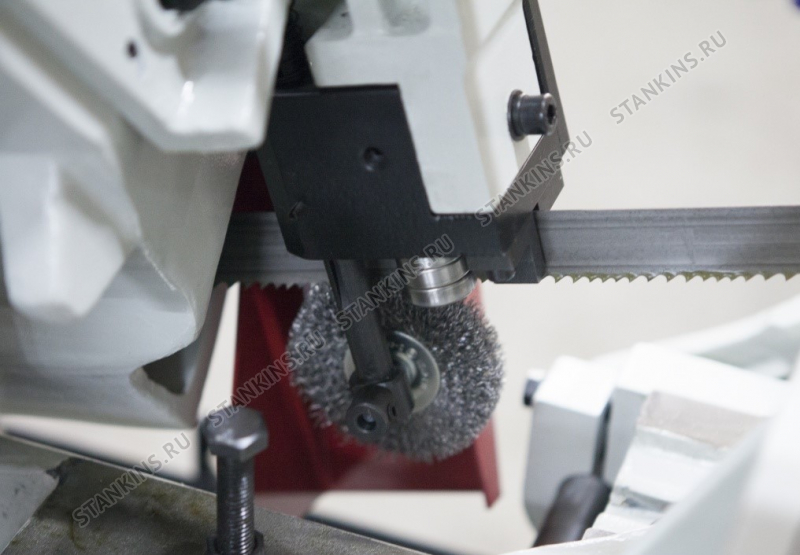

Механическая дисковая щётка (приводимая в движение от движения полотна). Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. |
|
|
Шкала направляющих + две гибкие трубки СОЖ |
|
|
Механическое натяжение полотна |
|
|
Привод - клиноременная передача |
|
|

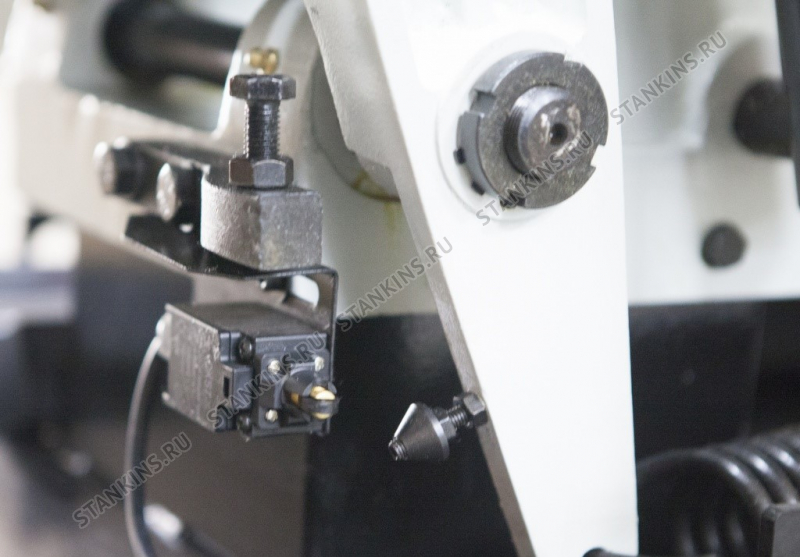

Датчик выключения станка в нижнем положении пильной рамы |
|
|
Предохранительный датчик при поднятой крышке рамы (фото №1). |
|
|
Предохранительный датчик при поднятой крышке рамы (фото №2). |
|
|

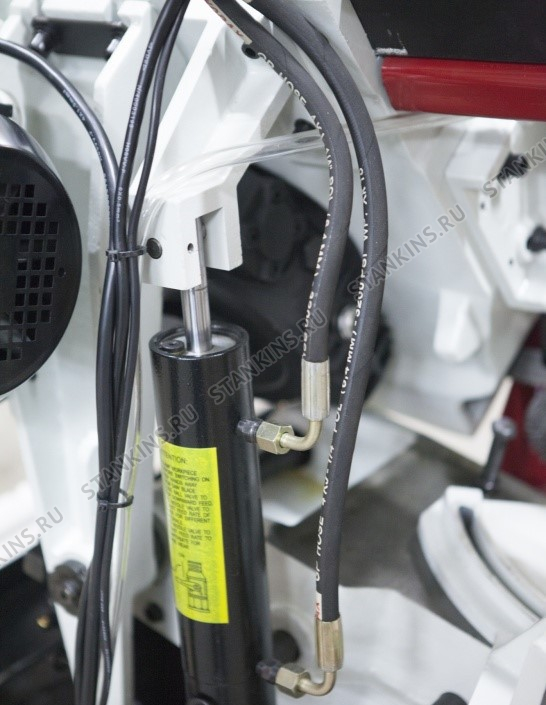

Гидравлический демпфер регулирующий и снижающий скорость опускания рамы. |
|
|
Уровень масла двигателя |
|
|
Защитный кожух пружины |
| Характеристика | Значение | Значение | ||
|---|---|---|---|---|
| 90° | +45° | |||
| Резка круга (труба), мм |
254 |
150 |
230* |
|
| Резка прямоугольника, мм |
127х457 |
250х415* |
150х190 |
254х230* |
| Мощность двигателя, кВт |
1,5 (3-х фазный) |
|||
| Скорость резания, м/мин |
26, 50, 73, 95 |
|||
| Размер полотна, мм |
27х0,9х3280 |
|||
| Подача пильной рамы |
собственный вес с гидрорегулировкой |
|||
| Зажим заготовки |
ручной |
|||
| Привод |
Клиноременной |
|||
| Габариты станка (ДхШхВ), мм |
1830х830х1150 |
|||
| Масса нетто/брутто, кг |
310/385 |
|||
* Указанные размеры подтверждены дополнительными замерами при максимальном раскрытии тисков и направляющей. Указанные размеры прямоугольника достигаются установкой направляющей по шкале на 0-18 и смещению тисков к последнему отверстию.
