Пятиосевой фрезерный обрабатывающий центр с ЧПУ KAFO FONG KFO-620-5AX

В наличии
Цена: по запросу
Производитель: Kao Fong (Тайвань)
  • Диаметр рабочего стола: 650 мм;
  • Расстояние от шпинделя до стола: 140 - 600 мм;

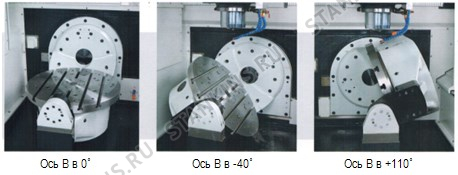

  • Диапазон наклона: -40 ~ +110 градусов;
  • Максимальная нагрузка при резании: 40 кг*м.
Купить
Получить прайс
Лизинг
  • Описание
  • Характеристики
  • Комплектация
  • Пятиосевой фрезерный обрабатывающий центр с ЧПУ KAFO FONG KFO-620-5AX – это устройство с интегрированным 2-х осевым наклонно-поворотным столом. Конструкция станка имеет высокую жесткость и виброустойчивость. Корпусные детали – станина, стойка, фрезерная бабка, стол изготовлены литьем из высокопрочного чугуна. Комплектующие, применяемые в станке, высококачественны и долговечны в работе. Они производятся в Японии и на Тайване на специализированных производствах. На всех осях станка применяются направляющие качения, которые позволяют обеспечить высокие скорости подачи и холостых ходов.

    Преимущества:

    • Все оси станка оснащены линейными направляющими качения, обладающими высокой жесткостью и износостойкостью, которые обеспечивают максимальную скорость перемещения рабочих узлов;
    • На осях В и С установлены оптические датчики положения и опоясывающая гидравлическая тормозная система.

    Особенности конструкции:

    • Точный наклонно-поворотный стол;
    • Широкий А-образный дизайн колонны;
    • Управление всеми 5-ю осями происходит одновременно: три координаты – поступательное движение по X, Y, Z и две наклонно-поворотные – B и С, которые приводятся в действие серводвигателем;
    • Возможность полного поворота на 360˚ (ось С);
    • Шпиндель с прямым приводом, скоростью вращения 12000 об/мин и системой масляного охлаждения;
    • Общая конструкция KFO-620-5AX такова, что исключается появление вибрационного воздействия, тем самым увеличивается точность обработки;
    • Встроенная система конвейеров удаления стружки, включая защиту от попадания стружки по оси Y;
    • Все оси станка проверены лазерными измерениями на линейное позиционирование и угловую точность.

    Компоненты станка:

    • ЧПУ Siemens (Германия);
    • Оптические линейки, угловые энкодеры Heidenhein (Германия);

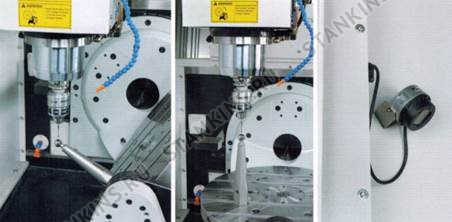

    • Датчики заготовки, настройки инструмента Blum (Германия), Renishaw (Великобритания).
  • Характеристика

    Значение

    Диаметр рабочего стола, мм

    Ø650

    Диаметр центрального отверстия, мм

    Ø50Н7 х 30

    Расстояние от шпинделя до стола, мм

    140 - 600

    Мощность двигателя главного шпинделя, кВт

    12 (~63 Н*м)

    Мощность серводвигателей оси X, кВт

    5

    Мощность серводвигателей оси Y, кВт

    5

    Мощность серводвигателей оси Z, кВт

    6

    Мощность серводвигателей ось С (поворотная), кВт

    3,3

    Мощность серводвигателей ось B (наклонная), кВт

    8,17

    Передаточное отношение (поворотная и наклонная оси)

    1:120

    Минимальный поворот, град

    0,001

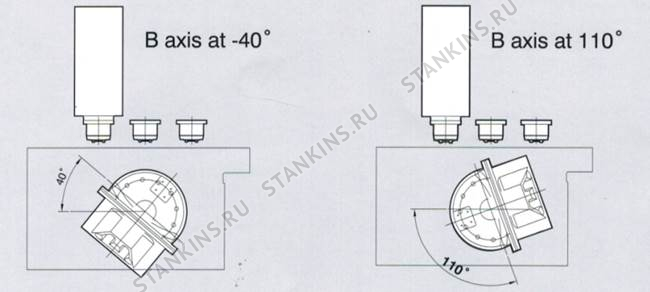

    Диапазон наклона, град

    -40 ~ +110

    Максимальная скорость вращения (поворотная/наклонная), об/мин

    16,6/ 11,1

    Максимальная нагрузка (в горизонтальном положении и наклоне), кг

    300

    Максимальная нагрузка при резании, кг*м

    40

    Способ стопорения / Давление, кг*см2

    Гидравлика/ 35

    Момент стопорения (поворотная/ наклонная), кг*м

    250 / 450

    Точность позиционирования (поворотная/ наклонная), сек

    20”/ 20”

    Точность повторяемости (поворотная/ наклонная), сек

    4”/ 4”

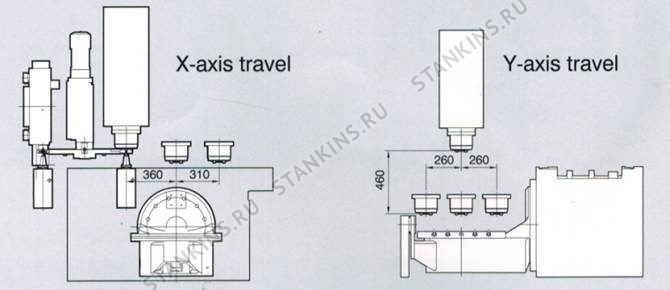

    Перемещения по осям X/Y/Z, мм

    620/520/460

    Максимальная скорость подач по осям X/Y/Z, м/мин

    36

    Точность позиционирования по осям X/Y/Z, мм

    +/-.005 мм

    Точность повторяемости по осям X/Y/Z, мм

    +/-.002 мм

    Направляющие (качения) по осям X/Y/Z, шт.

    2

    Количество позиций в автоматическом сменщике инструмента, шт.

    40

    Конус, тип

    ВТ40

    Максимальная длина, мм

    250

    Максимальный диаметр, мм

    76

    Максимальный вес инструмента, кг

    7

    Время смены инструмента (T - T), сек

    2 (60Гц)

    Время смены инструмента (C - C), сек

    5 (60Гц)

    Вес станка, кг

    7000

    Транспортные габариты, мм

    4210*2580*2910



  • Стандартная комплектация:

    • ЧПУ Siemens 840D SL + 10,4” TFT Дисплей;
    • Электрический шкаф с кондиционером;
    • Шпиндель 12000 об/мин (Прямой привод) #40 (конус DIN/BT/CAT/HSK);
    • Кабинетная защита рабочей зоны (полная защита от брызг);
    • Система подачи СОЖ;
    • Циклы жесткого нарезания резьбы;
    • Система смыва стружки + пистолет СОЖ;
    • Обдув шпинделя воздухом;
    • Автоматическая система смазки;
    • Угловые энкодеры Heidenhein для осей B/C;
    • Маслоотделитель (масляный скимер);
    • Конвейер удаления стружки (шнековый);
    • Инструментальный магазин на 40 позиций;
    • Направляющие качения роликового типа по осям X/Y/Z с телескопическими кожухами;
    • Обдув детали М07;
    • Система автоматического отключения М30;
    • Трансформатор;
    • Ручной пульт управления;
    • Интерфейс RS232 и кабель 10 м;
    • Набор инструментов;
    • Опоры и винты для выравнивания.

    Дополнительные опции:

    • Шпиндель 15000 об/мин (Прямой привод) #40;
    • Шпиндель 20000 об/мин (встроенный мотор-шпиндель) #40;
    • Уловитель масляного тумана;
    • Подача СОЖ через шпиндель CTS 20 бар;
    • Оптические линейки по осям X, Y, Z HEIDENHAIN;
    • Система настройки инструмента лазерная BLUM NT-A2;
    • Система настройки заготовки KINEMATICSOPT I BLUM TC-50;
    • Система настройки инструмента лазерная Renishaw NC-4;
    • Система настройки заготовки KINEMATICSOPT I Renishaw OMP-60.
