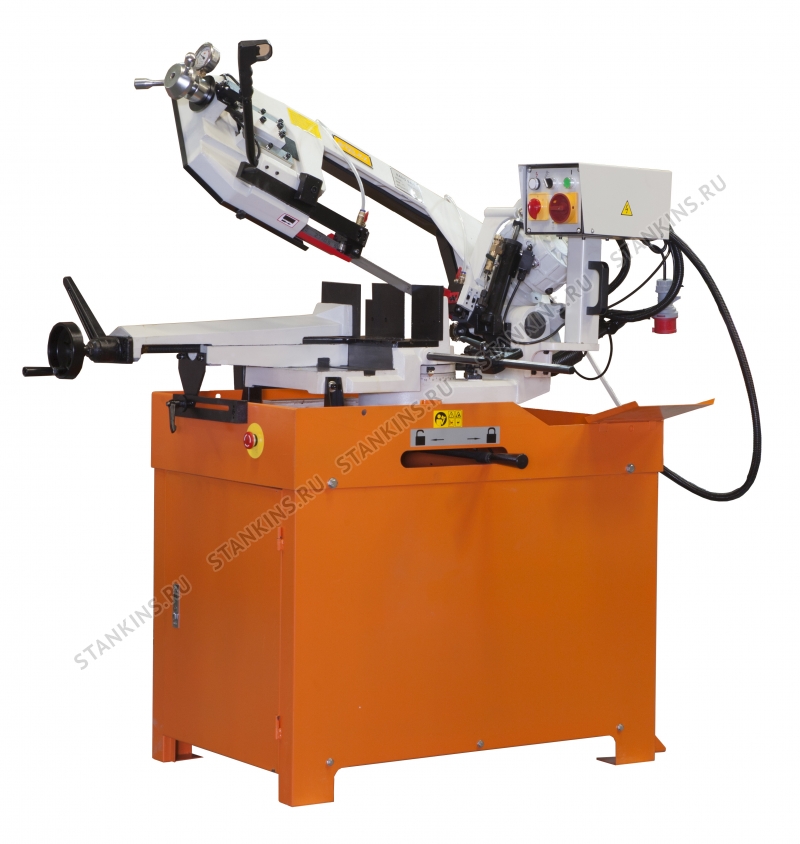

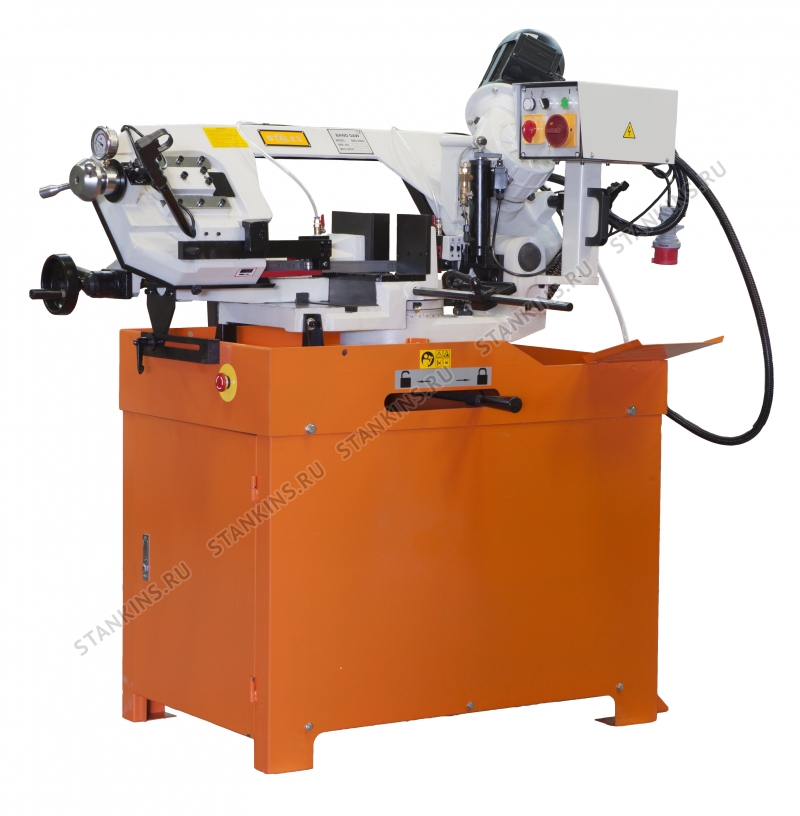

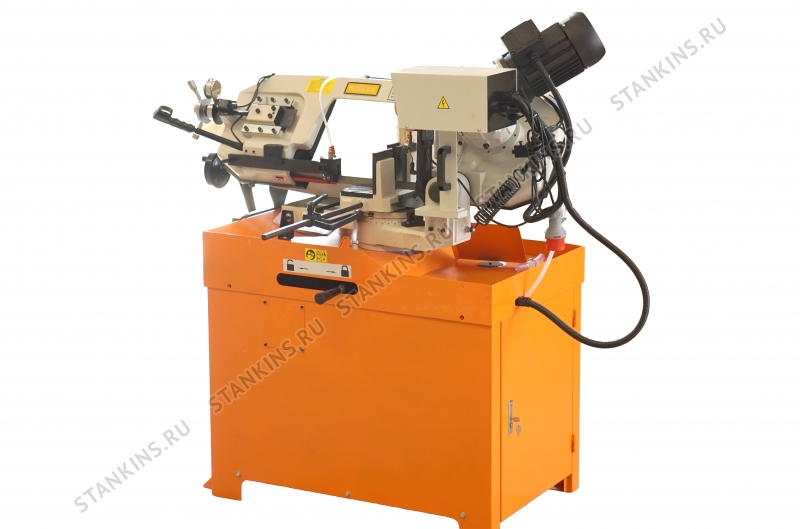

Станок Stalex SBS-250G позволяет делать распилы заготовок диаметром до 250мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45°до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Технические характеристики:
| 90° | -45° | +45° | +60° | |||
|---|---|---|---|---|---|---|
| Максимальное сечение круглого профиля, мм | 250 | 150 | 200 | 120 | ||
| Максимальное сечение квадратного профиля, мм | 240x260 | 130x130 | 170x170 | 95x95 | ||
| Максимальное сечение прямоугольного профиля, мм | 310x240 | 170x90 | 190x170 | 120x95 | ||
| Мощность двигателя |
0,75/1,5 кВт. (3-х фазный) |
|||||
| Скорость резания |
36-72 м/мин |
|||||
| Размер полотна, мм |
27х0,9х2715 мм |
|||||
| Привод |
Зубчатый |
|||||
| Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
|||||
| Габариты упаковки (ДхШхВ), мм |
1600х720х1050 мм |
|||||
| Масса нетто/брутто |
330/380 кг |
|||||

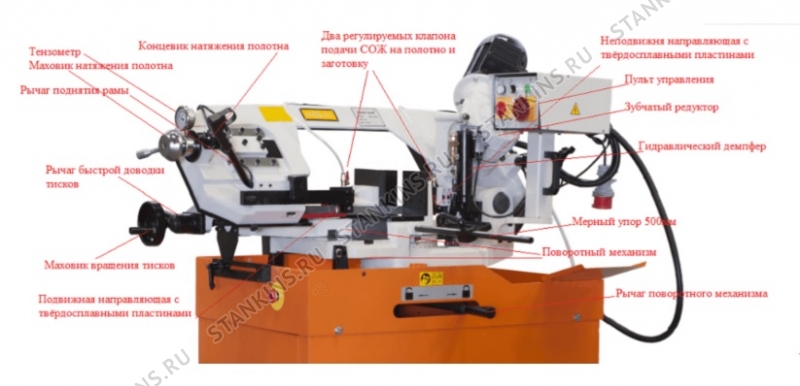

Стандартная комплектация для Stalex SBS-250G:
• Поворотный стол с возможность поворота -45°…0°…+60º
• Подвижные направляющие с твердосплавными пластинками
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и доводчиком
• Скорость вращения пилы, фиксированная 36,72 м/мин
• Ручное натяжение ленты + концевик натяжения полотна + тензометр
• Мерный упор 500 мм
• Подающий ролик (крепится к тумбе станка)
• Приёмный лоток (устанавливается на тумбу станка)
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Биметаллическое ленточное полотно М42 27х0,9х2715 мм
