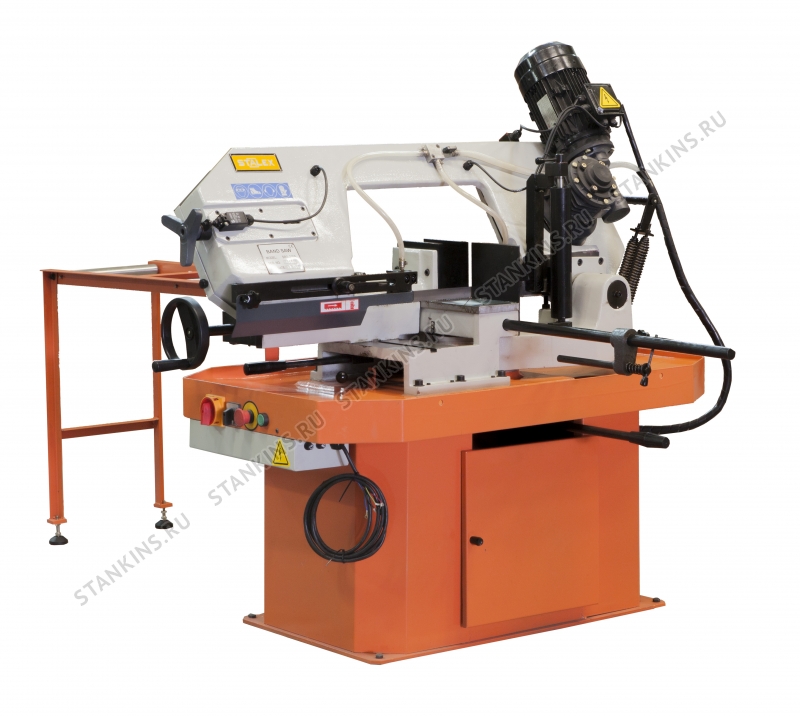

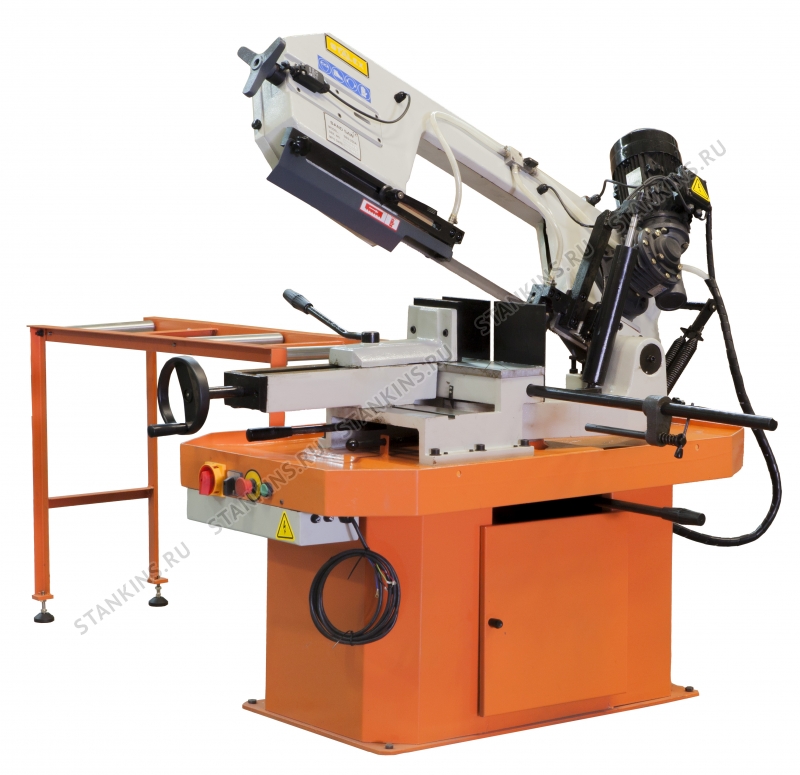

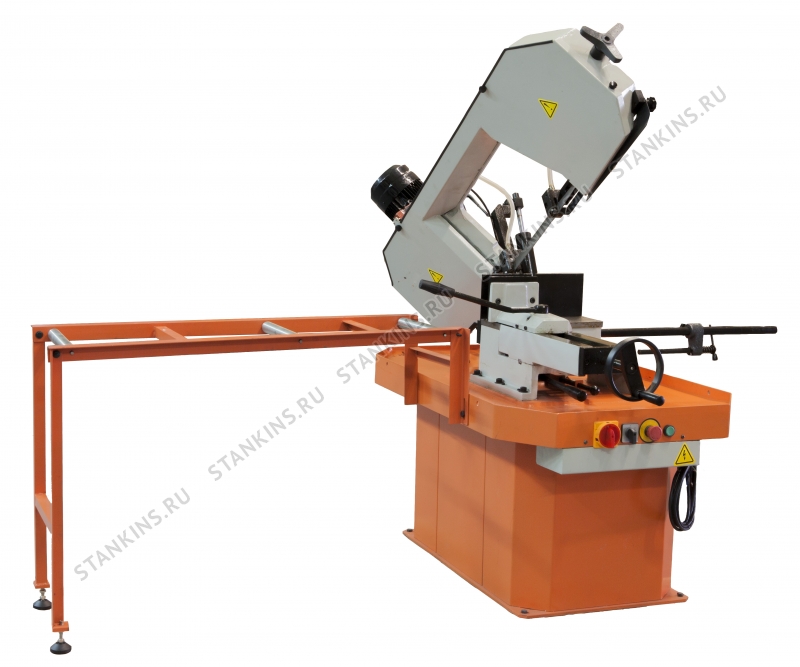

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex SBS-250A позволяет делать распилы заготовок диаметром до 250мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Технические характеристики:
| 90° | -45° | +45° | +60° | |||
|---|---|---|---|---|---|---|
| Максимальное сечение круглого профиля, мм | 250 | 190 | 190 | 120 | ||
| Максимальное сечение квадратного профиля, мм | 280x230 | 180x230 | 180x230 | 115x230 | ||
| Мощность двигателя |
0,85/1,1 кВт. (3-х фазный) |
|||||
| Скорость резания |
53/79 м/мин |
|||||
| Размер полотна, мм |
27х0,9х2760 мм |
|||||
| Привод |
Зубчатый |
|||||
| Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
|||||
| Габариты упаковки (ДхШхВ), мм |
1500х900х1300 мм |
|||||
| Масса |
350 кг |
|||||
Стандартная комплектация для Stalex SBS-250A:
• Поворотный стол с возможность поворота -45°…0°…+60º
• Подвижные направляющие с твердосплавными пластинками
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и доводчиком
• Скорость вращения пилы, 53 и 79 м/мин
• Ручное натяжение ленты + концевик натяжения полотна
• Подающий рольганг (длина 1,5 метра)
• Мерный упор 800 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Биметаллическое ленточное полотно М42 27х0,9х2760 мм
