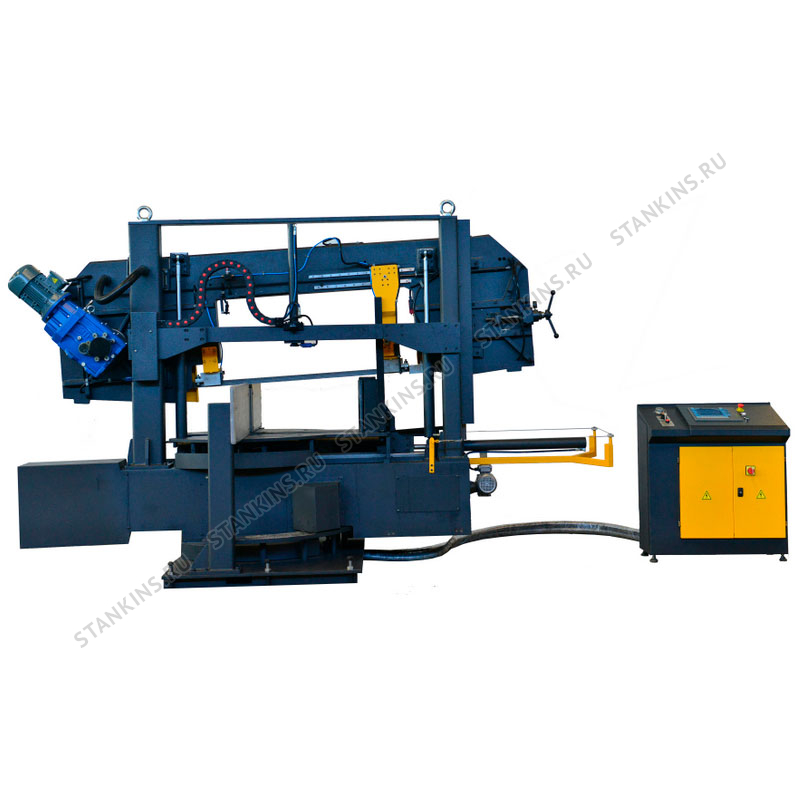

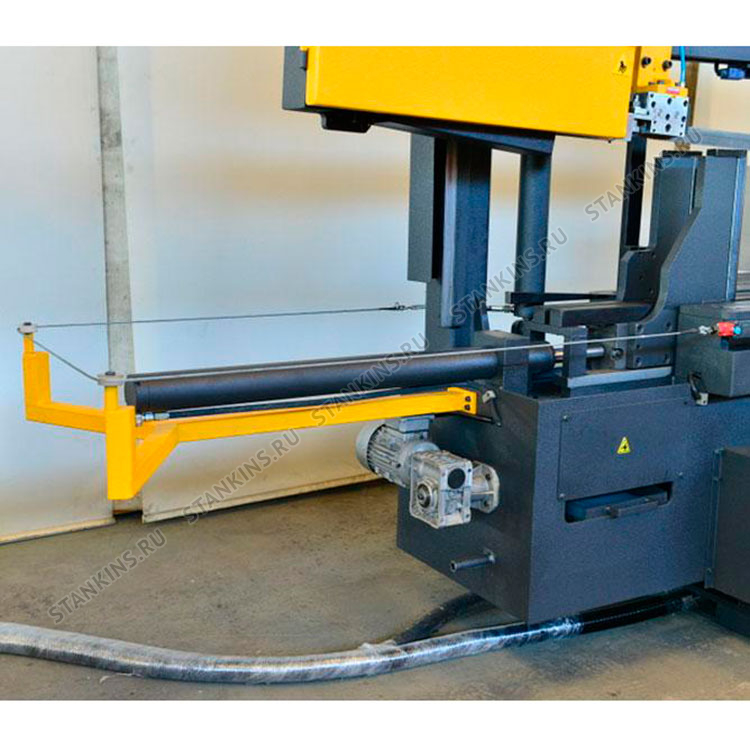

Ленточнопильный станок Beka-Mak BMSY 560 DG NC – это двухколонный полуавтоматический ленточнопильный станок. Предназначен для быстрой резки прямоугольных заготовок с максимальными размерами 540х820 и круглых прутков диаметрами до 560 мм. Станок оснащён автоматической системой управления, которая легко может быть модернизирована под нужды производства, а также поворотной головой в обе стороны. Рабочий стол станка оснащён роликами, что позволяет легко перемещать материал вдоль стола. Обладает гидравлическим приводом перемещения губок тисков, гидроцилиндром на опускание, а система ЧПУ позволяет управлять скоростью резания.
Максимальные размеры заготовок:
| Сечение |
Труба, мм |
Квадрат, мм |
Прямоугольник, мм |
| Размер заготовки для реза под углом 90° |
560 |
540х540 |
820х540 |
| Размер заготовки для реза под углом 60° |
360 |
360х360 |
360х540 |
| Размер заготовки для реза под углом 45° |
550 |
540х540 |
550х540 |
| Размер заготовки для реза под углом 30° |
560 |
540х540 |
705х540 |
| Размер заготовки для реза под углом -30° |
500 |
540х540 |
705х540 |
| Размер заготовки для реза под углом -45°(л) |
550 |
540х540 |
550х540 |
| Характеристика |
Значение |
| Мощность двигателя |
4 кВт |
| Тип станка |
Полуавтомат |
| Высота рабочей поверхности |
880 мм |
| Max Ø реза круглой заготовки, 45° |
550 мм |
| Max Ø реза круглой заготовки, 90° |
560 мм |
| Max размер реза прямоугольной заготовки, 45° |
550х540 мм |
| Max размер реза прямоугольной заготовки, 90° |
820х540 мм |
| Max размер реза квадратной заготовки, 45° |
540х540 мм |
| Max размер реза квадратной заготовки, 90° |
540х540 мм |
| Размеры ленточного полотна |
6800х41х3,1 мм |
| Рабочая скорость |
20-100 м/мин |
| Поворот пильной рамы |
-45°/+60° |
| Рольганг в комплекте |
нет |
| Панель управления NC |
да |
| Мощность двигателя подачи СОЖ |
0 кВт |
| Вес |
3200 кг |
| Габариты (Д*Ш*В) |
3800x1750x2350 мм |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Конструкция станка имеет отличительные особенности в зависимости от назначения модели (второй гидроцилиндр на опускание пильной рамы, гидравлический привод перемещения губок тисков в зависимости от положения пильной рамы, дополнительные вертикальные направляющие, автоматическая регулировка высоты подъёма пильной рамы, педаль оператора и др.).
- Гидромеханическая система натяжения ленточнопильного полотна с манометром обеспечивает надёжную фиксацию рекомендуемого значения натяжения.
- Автоматическое определение высоты заготовки позволяет сократить холостой ход пильной рамы по окончанию реза.

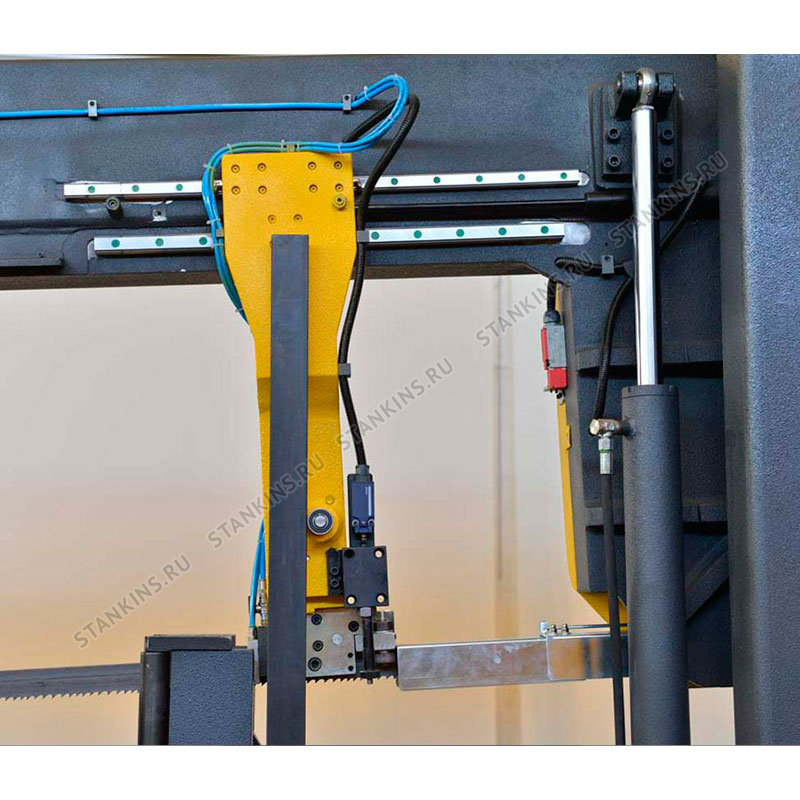

- Мощные вертикальные направляющие с блоком подшипников и твердосплавных пластин позволяют избежать отклонения полотна при резке сплошных материалов. Ручная регулировка положения в зависимости от ширины заготовки.

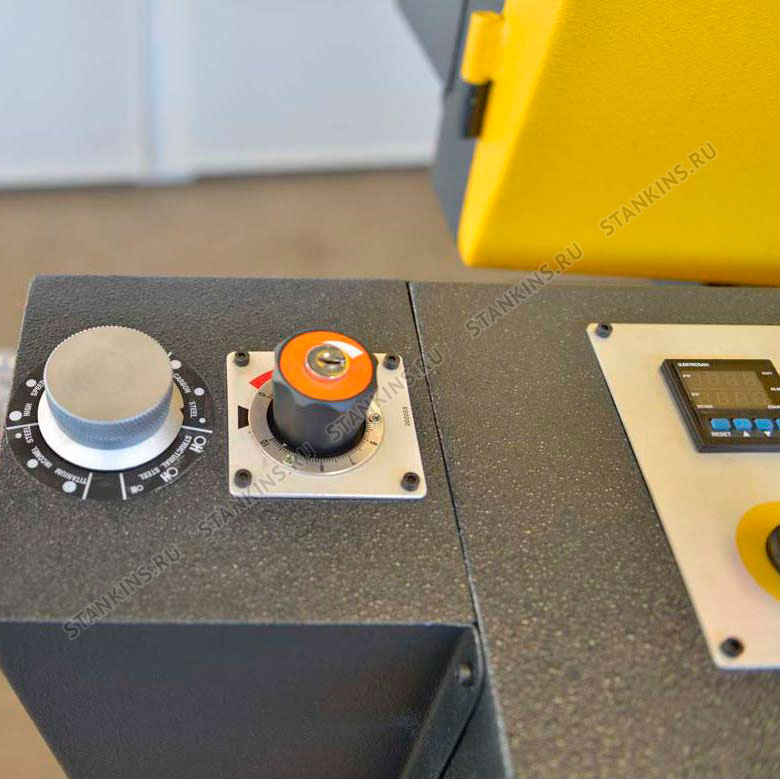

- Бесступенчатая регулировка скорости ленточнопильного полотна в стандартной комплектации. Позволяет точно настроить режимы резки под конкретную заготовку, тем самым увеличив срок службы ленточнопильного полотна.
- Вес станка в 1,5-2 раза превышает вес аналогов. Жёсткая конструкция позволяет резать заготовки сплошного сечения даже на самых маленьких моделях.
- Наличие в стандартной комплектации роликовых стоек и рольгангов.
- Высокое качество сборки с обязательным контролем качества.
- Мощные гидравлические зажимные тиски. Позволяют быстро выполнить угловой рез на коротких заготовках.
- Наклон полотна 5º относительно горизонтальной оси для эффективной резки профильных заготовок (облегчает врезание в материал, прохождения сварных швов и широких участков профильных заготовок).
- Сенсорный экран с отображением всей необходимой оператору информации (скоростные режимы, состояние узлов станка, поворот конструкции).
- Электромеханический поворот основания.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Усиленный редуктор;
- Гидромеханическое натяжение полотна;
- Оптический датчик высоты;

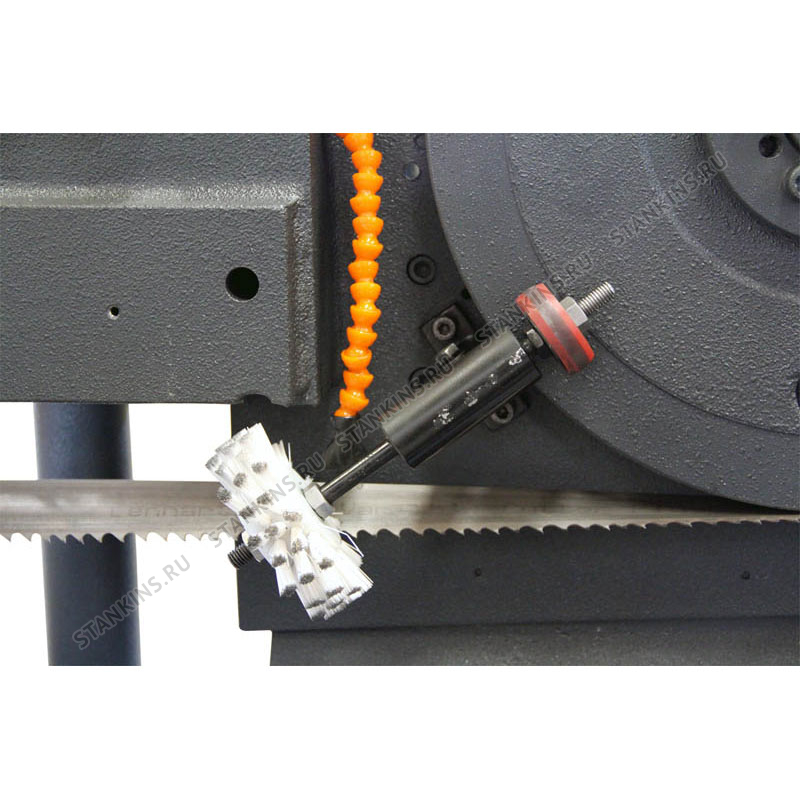

- Щётка для очистки полотна;
- Регулировка давления;
- Синхронизация опоры;
- Инвертор;
- Панель управления;
- Ленточное полотно 41;
- Наклон полотна 3°;
- Поворотный стол;

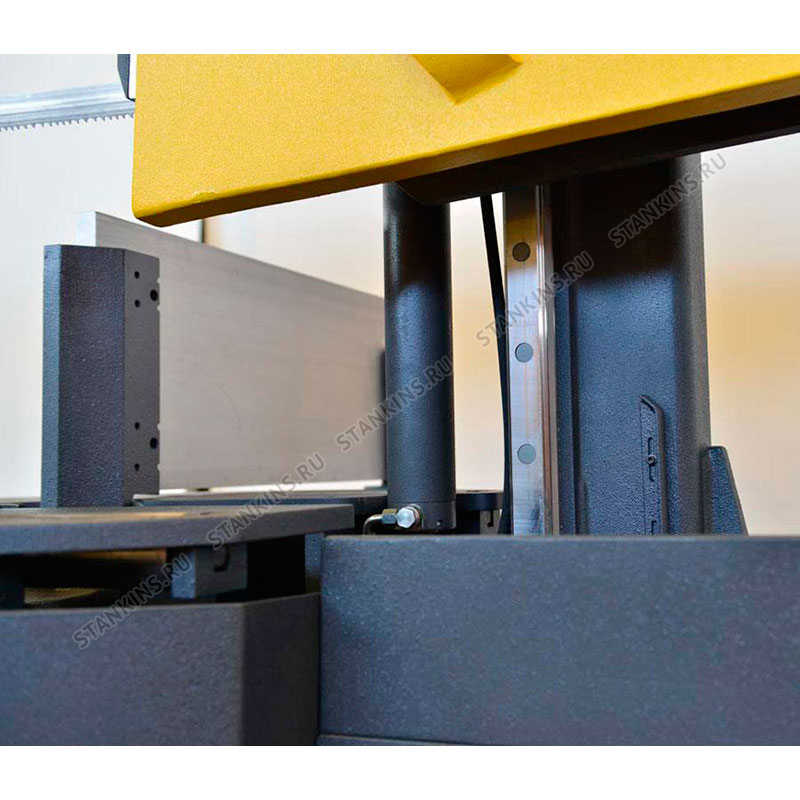

- Линейные направляющие станочного типа;

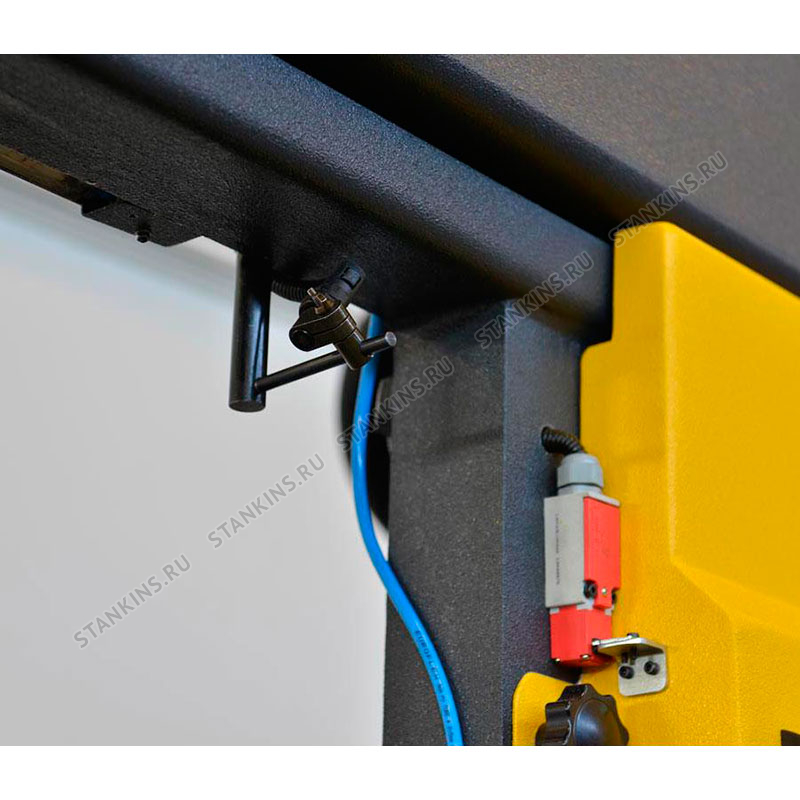

- Концевой выключатель;
- Гидравлические тиски.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Гидравличесое натяжение полотна;
- Рольганг 3 м;
- Рольганг 3 м приводной;
- Гидравлический верхний прижим для пакетной резки;

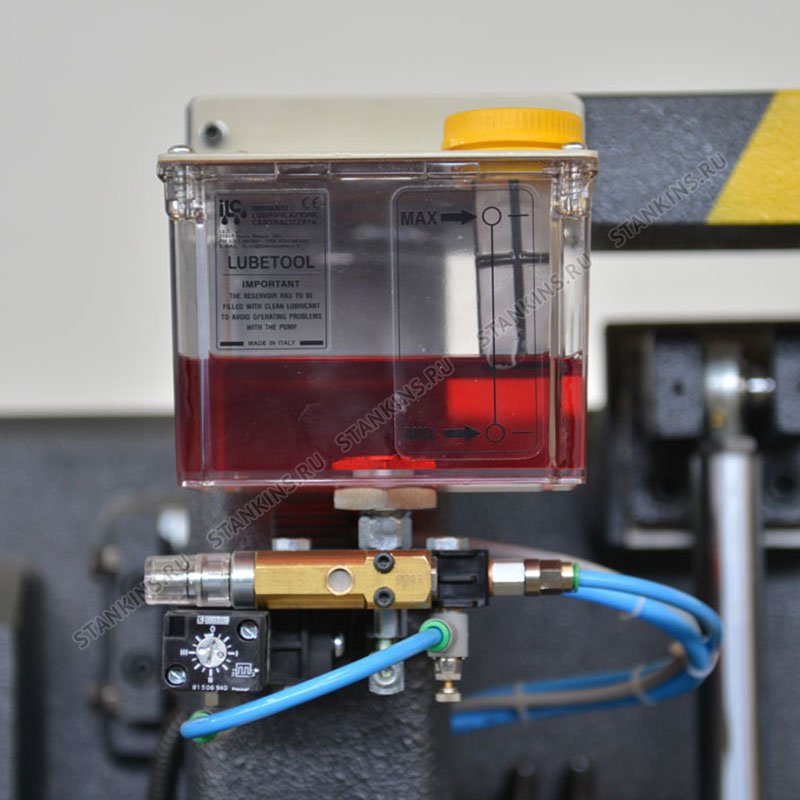

- Устройство микрораспыления СОЖ;
- Указатель линии реза;
- Конвейер для удаления стружки.
