Полуавтоматический ленточнопильный станок BMSY 320 G турецкого производителя Beka-Mak с длиной ленточного полотна 3660 мм, высотой рабочей поверхности 740 мм и скоростью резания 20-100 м/мин используется для производительной резки профильного и сплошного металлопроката. Подходит как для нарезки пакета заготовок, так и профилей большого размера. Возврат пильной рамы в исходное положение и зажим заготовки происходит с помощью гидравлики, после команды оператора.
Максимальные размеры заготовок:
| Сечение |
Труба, мм |
Квадрат, мм |
Прямоугольник, мм |
| Размер заготовки для реза под углом 90° |
320 |
320х320 |
350х320 |
| Размер заготовки для реза под углом 75° |
320 |
320х320 |
350х200 |
| Размер заготовки для реза под углом 60° |
300 |
300х300 |
300х200 |
| Размер заготовки для реза под углом 45° |
260 |
260х260 |
250х180 |
| Размер заготовки для реза под углом 30° |
160 |
160х160 |
150х150 |
| Характеристика |
Значение |
| Мощность двигателя |
1.5 кВт |
| Тип станка |
Полуавтомат |
| Высота рабочей поверхности |
740 мм |
| Max Ø реза круглой заготовки, 45° |
260 мм |
| Max Ø реза круглой заготовки, 90° |
320 мм |
| Max размер реза прямоугольной заготовки, 45° |
250х180 мм |
| Max размер реза прямоугольной заготовки, 90° |
350х320 мм |
| Max размер реза квадратной заготовки, 45° |
260х260 мм |
| Max размер реза квадратной заготовки, 90° |
320х320 мм |
| Длина пильного полотна |
3660 мм |
| Размеры ленточного полотна |
3660х27х0,9 мм |
| Рабочая скорость |
20-100 м/мин |
| Поворот пильной рамы |
90°/+30° |
| Привод подачи СОЖ |
0.12 кВт |
| Рольганг в комплекте |
да |
| Панель управления NC |
да |
| Мощность двигателя подачи СОЖ |
0.12 кВт |
| Вес |
1015 кг |
| Габариты (Д*Ш*В) |
1900x1200x1350 мм |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Конструкция станка имеет отличительные особенности в зависимости от назначения модели (второй гидроцилиндр на опускание пильной рамы, гидравлический привод перемещения губок тисков в зависимости от положения пильной рамы, дополнительные вертикальные направляющие, автоматическая регулировка высоты подъёма пильной рамы, педаль оператора и др.).
- Автоматическое определение высоты заготовки позволяет сократить холостой ход пильной рамы по окончанию реза.

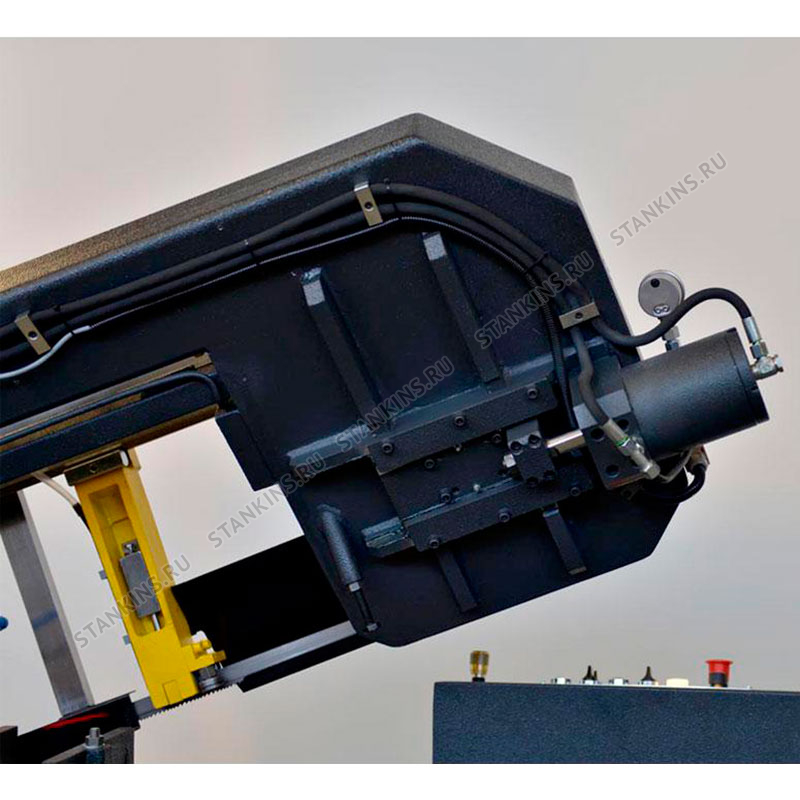

- Гидромеханическая система натяжения ленточнопильного полотна с манометром обеспечивает надёжную фиксацию рекомендуемого значения натяжения.
- Бесступенчатая регулировка скорости ленточнопильного полотна в стандартной комплектации. Позволяет точно настроить режимы резки под конкретную заготовку, тем самым увеличив срок службы ленточнопильного полотна.
- Вес станка в 1,5-2 раза превышает вес аналогов. Жёсткая конструкция позволяет резать заготовки сплошного сечения даже на самых маленьких моделях.
- Наличие в стандартной комплектации роликовых стоек и рольгангов.
- Высокое качество сборки с обязательным контролем качества.
- Мощные вертикальные направляющие с блоком подшипников и твёрдосплавных пластин позволяют избежать отклонения полотна при резке сплошных материалов. Ручная регулировка положения в зависимости от ширины заготовки.

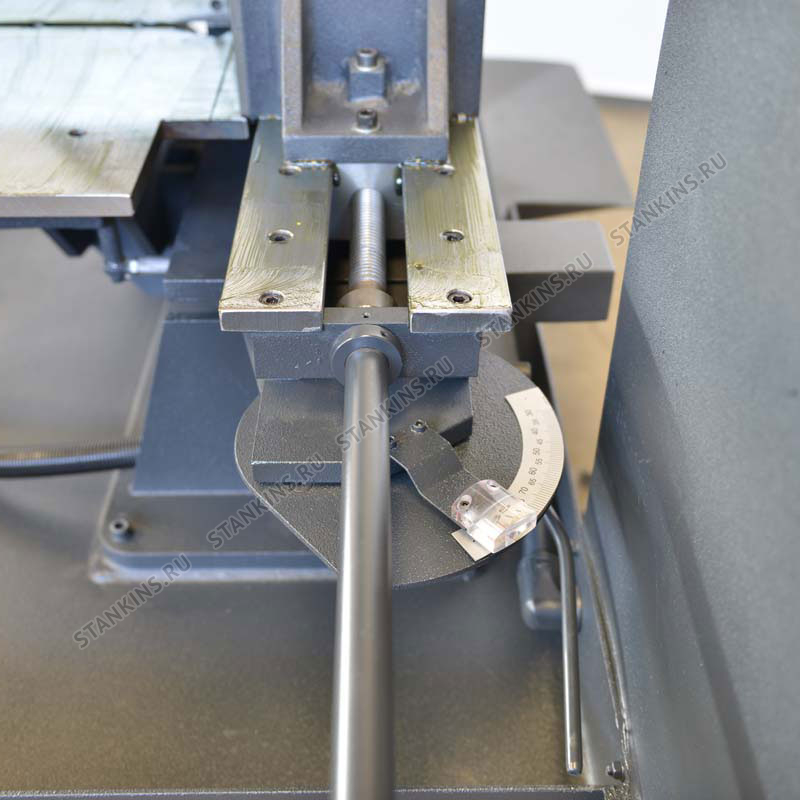

- Мощные механические зажимные тиски. Позволяют быстро выполнить угловой рез на коротких заготовках.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Концевой выключатель;
- Панель индикации угла поворота;
- Ограничитель подъема по высоте;
- Панель управления;
- Упор для заготовки;
- Насос СОЖ;
- Инвертор;
- Ленточное полотно 27;
- Усиленный редуктор;
- Гидромеханическое натяжение полотна;

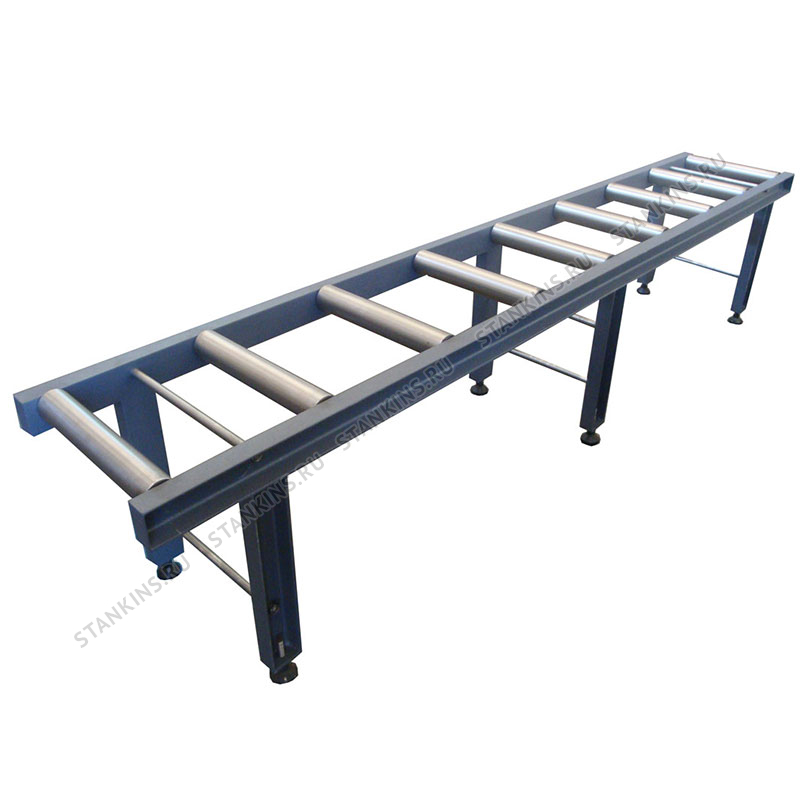

- Рольганг 1,2 м;

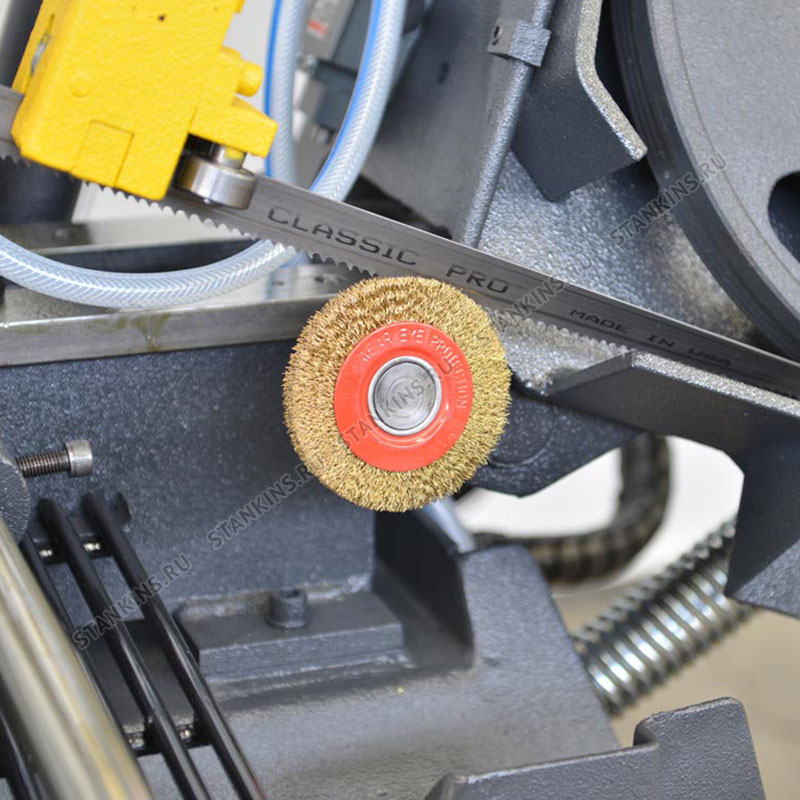

- Щётка для очистки полотна.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Гидравлический верхний прижим для пакетной резки;
- Устройство микрораспыления СОЖ;
- Гидравличесое натяжение полотна;
- Рольганг 3 м;
- Регулировка давления.
