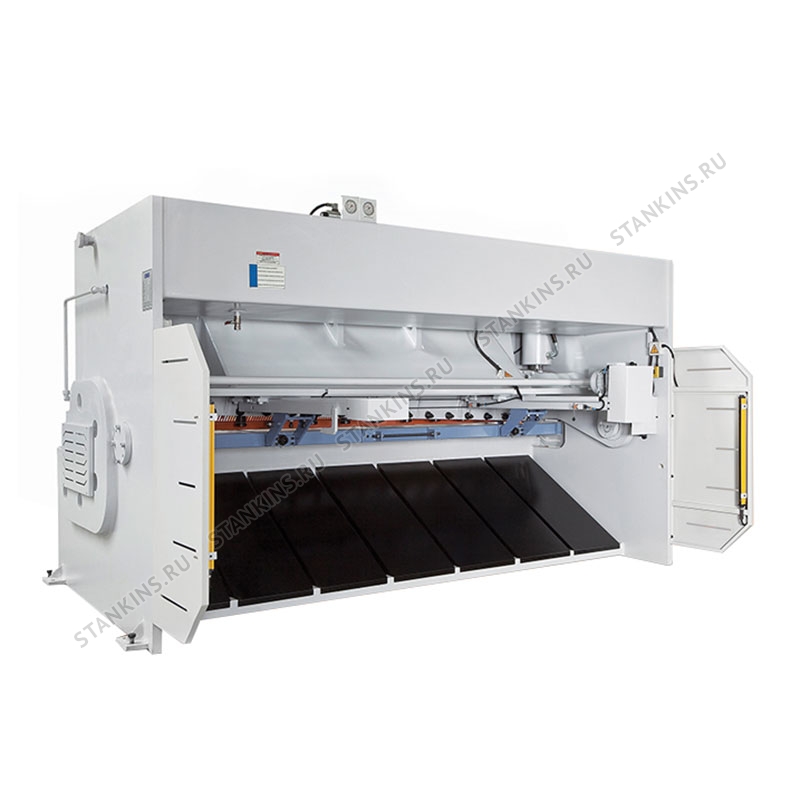

Гильотинные ножницы с ЧПУ предназначены для резки листового материала (металла, пластика, акрила, полимерных листовых материалов), толщина которых может варьироваться от 6 до 40 мм. В основном, гильотина HVR Ermaksan используются на предприятиях среднего и крупного бизнеса для производства различных металлоконструкций. Корпус машины — это цельный стальной блок с проваренными швами. Благодаря этому он сохраняет свою форму и прочность при работе с большим усилием, тем самым обеспечивая ровную и чистую поверхность среза.
| Модель |
Длина резки, мм |
Толщина резки, мм |
Угол резки, градус |
Кол-во резов в минуту |
Рабочий ход заднего упора, мм |
Расстояние между стойками, мм |
Размеры, см |
Вес, кг |
|---|---|---|---|---|---|---|---|---|
| CNC HRV 3100-6 | 3 100 | 6 | 0,5-1,5 | 16-24 | 1 000 | 3 500 | 498*231,5* 222,5 |
7820 |
| CNC HRV 3100-10 | 3 100 | 10 | 0,5-2 | 12-22 | 1 000 | 3 640 | 510*242,5* 225 |
11200 |
| CNC HRV 3100-13 | 3 100 | 13 | 0,5-2 | 11-20 | 1 000 | 3 680 | 511*257* 240 |
13450 |
| CNC HRV 3100-16 | 3 100 | 16 | 0,5-2,5 | 9-16 | 1 000 | 3 760 | 521*270* 245 |
18700 |
| CNC HRV 3100-20 | 3 100 | 20 | 0,5-2,5 | 7-13 | 1 000 | 3 800 | 522*270* 255 |
20700 |
| CNC HRV 3100-25 | 3 100 | 25 | 0,5-2,5 | 6-10 | 1 000 | 3 800 | 522*272,5* 290 |
30200 |
| CNC HRV 3100-30 | 3 100 | 30 | 0,5-3 | 4-7 | 1 000 | 3 960 | 533*275* 297 |
40000 |
| CNC HRV 3100-35 | 3 100 | 35 | 0,5-3 | 4-7 | 1 000 | 4 000 | 541*325* 335 |
49000 |
| CNC HRV 3100-40 | 3 100 | 40 | 0,5-3 | 2-4 | 1 000 | 4 030 | 607*343* 400 |
65000 |
| CNC HRV 4100-6 | 4 100 | 6 | 0,5-1,5 | 14-22 | 1 000 | 4 500 | 600*231,5* 232 |
13100 |
| CNC HRV 4100-10 | 4 100 | 10 | 0,5-2 | 10-17 | 1 000 | 4 640 | 610*258* 246 |
17000 |
| CNC HRV 4100-13 | 4 100 | 13 | 0,5-2 | 9-15 | 1 000 | 4 680 | 612*270* 260 |
20000 |
| CNC HRV 4100-16 | 4 100 | 16 | 0,5-2,5 | 7-13 | 1 000 | 4 760 | 622*270* 270 |
26500 |
| CNC HRV 4100-20 | 4 100 | 20 | 0,5-2,5 | 6-11 | 1 000 | 4 800 | 622*270* 270 |
31000 |
| CNC HRV 4100-25 | 4 100 | 25 | 0,5-2,5 | 5-9 | 1 000 | 4 880 | 627*272,5* 321,5 |
42000 |
| CNC HRV 4100-30 | 4 100 | 30 | 0,5-3 | 3-5 | 1 000 | 4 960 | 635*310* 340 |
55000 |
| CNC HRV 4100-35 | 4 100 | 35 | 0,5-3 | 3-15 | 1 000 | 5 050 | 643*310* 360 |
643*310* 360 |
| CNC HRV 4100-40 | 4 100 | 40 | 0,5-3 | 2,5-4 | 1 000 | 45 200 | 660*320* 382,5 |
80000 |
| CNC HRV 6100-6 | 6 100 | 6 | 0,5-1,5 | 9-15 | 1 000 | 6 660 | 825*247,5* 272,5 |
26415 |
| CNC HRV 6100-10 | 6 100 | 10 | 0,5-2 | 8-13 | 1 000 | 6 680 | 826,5*257,5* 272,5 |
28000 |
| CNC HRV 6100-13 | 6 100 | 13 | 0,5-2 | 6-11 | 1 000 | 6 720 | 836,5*263,5* 282,5 |
32300 |
| CNC HRV 6100-16 | 6 100 | 16 | 0,5-2,5 | 5-9 | 1 000 | 6 820 | 840*270* 299,5 |
41100 |
| CNC HRV 6100-20 | 6 100 | 20 | 0,5-2,5 | 4-7 | 1 000 | 6 940 | 841,5*273* 312 |
55600 |
| CNC HRV 6100-25 | 6 100 | 25 | 0,5-2,5 | 3-5 | 1 000 | 7 020 | 857*273* 339 |
68500 |
| CNC HRV 6100-30 | 6 100 | 30 | 0,5-3 | 2-3 | 1 000 | 6 915 | 790*310* 380 |
94000 |
| CNC HRV 6100-35 | 6 100 | 35 | 0,5-3 | 2-3 | 1 000 | 7 150 | 870*395* 318,5 |
109500 |
| CNC HRV 6100-40 | 6 100 | 40 | 0,5-3 | 1-2 | 1 000 | 7 300 | 891,5*400* 398 |
129500 |
Для управления всеми функциями станка он укомплектован устройством ЧПУ CYBELEC CYBTOUCH 6 с сенсорным экраном. Устройство отличается простотой в использовании. Для резки необходимо лишь ввести данные о типе обрабатываемого материала, его длине и толщине, и установка автоматически настроит нужные параметры: положение заднего упора, зазор между лезвиями ножей, длину рабочего хода. Таким же образом устройство настраивает угол реза при изменении толщины материала, поэтому для резки узких листов используются короткие рабочие ходы, что уменьшает скручивание отрезанных полос и сокращает время операции. Особо прочные ножи из инструментальной стали, произведенные в Германии, тоже немаловажный фактор, влияющий на высокое качество производимого на них реза. К тому же, скручивание узких полос практически минимальное, так как угол резания у гильотины Ermak минимальный. Можно утверждать, что гидравлические гильотинные ножницы HVR Ermak без проблем выдержат долгие годы эффективной эксплуатации.

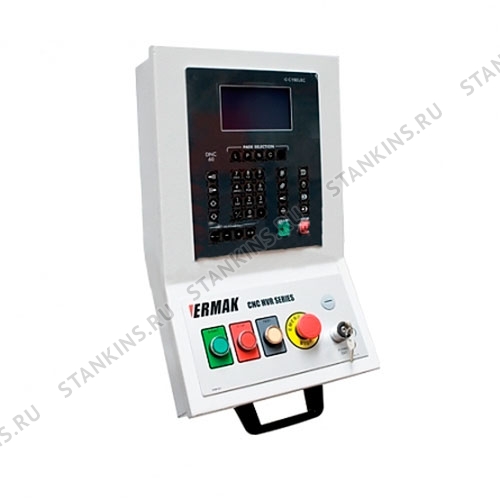

Система ЧПУ CYBELEC CYBTOUCH 6:
.jpg) |
Боковые направляющие и передние опоры поддержки листа Позволяют легче работать и загружать материалы на режущую поверхность, что в свою очередь позволяет выполнять работу быстрее. |
.jpg) |
Вырез в станине :Глубина выреза 350 мм позволяет обрабатывать лист, длина которого больше, чем длина лезвий, путем последовательного продвижения заготовки. |
 |
Система подъёма заднего упора Позволяет отрезать заготовки больше, чем величина хода задней траверсы. |
 |
Зазор между лезвиями В ножницах серии CNC HVR зазор между лезвиями ножей настраивается 2-мя автономными гидроцилиндрами, работающими с точностью ±0,1мм |
