Описание:
Сверлильно-фрезерный станок JMD-2S производства компании JET ориентирован на профессионалов в области металлообработки. Он одинаково хорошо подойдет для производств различного звена, может эксплуатироваться в ремонтных мастерских, автосервисах, конструкторских бюро. Также таким станком могут комплектоваться учебные классы или мастерские школ и профильных учебных заведений. JMD-2S может сверлить заготовки из стали и сплавов максимальным диаметром 20 мм, размер торцевой фрезы – до 50 мм, концевой – 16 мм. Ход пиноли шпинделя – 70 мм, для индикации вылета предусмотрен цифровой индикатор.
Расстояние шпиндель-стол может составляет 75-340 мм, шпиндель-стойка 190 мм. Размеры стола будут оптимальны для большинства решаемых с помощью JMD-2S задач - 595 х 140 мм. Частота вращения шпинделя может плавно изменяться в диапазоне 40 - 2000 об/мин, (предусмотрено правое и левое вращение) мощность двигателя – 0,75 кВт. В данной модели используются направляющие типа «ласточкин хвост», такая конструкция позволяет их регулировать по мере износа с помощью клина. Для предотвращения возможных вибраций и повышения точности обработки станина и стойка станка выполнены из чугуна особого качества.

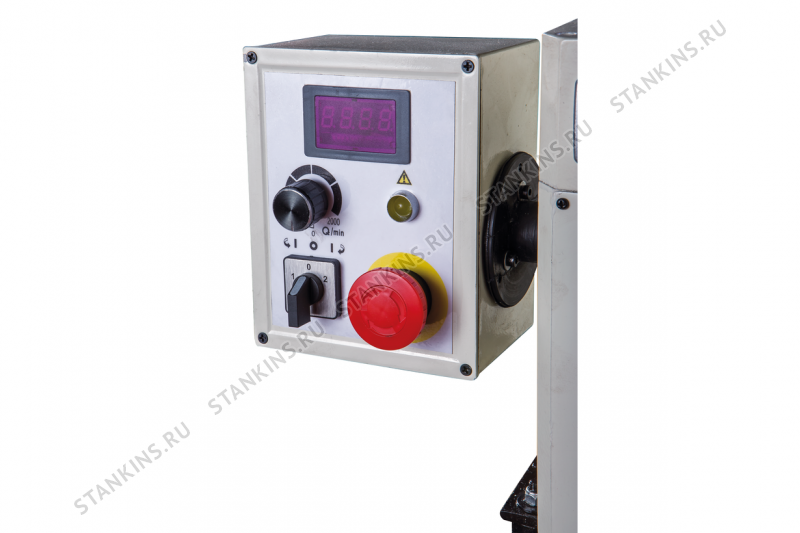

Станок должен устанавливаться на верстак или тумбу, после чего жестко зафиксирован винтами. JMD-2S поставляется в оптимальной комплектации и может быть сразу запущен в работу. Вместе с ним поставляются: зажимная тяга М10, сверлильный патрон B16 с оправкой, защитный экран, пульт управления с индикацией частоты вращения, цифровой индикатор перемещения пиноли, а также набор инструмента для обслуживания.
| Характеристика | Значение |
| Напряжение, В | 230 |
| Максимальный диаметр сверления сталь, мм | 20 |
| Максимальный диаметр сверления чугун, мм | 22 |
| Максимальный диаметр торцевой фрезы, мм | 50 |
| Максимальный диаметр концевой фрезы, мм | 16 |
| Максимальный диаметр нарезаемой резьбы, мм | М12 |
| Сверлильный патрон | 1-13 |
| Частота вращения вертикального шпинделя, об/мин | 40 - 2000 |
| Количество скоростей вертикального шпинделя, шт | плавно |
| Ход пиноли шпинделя, мм | 70 |
| Диаметр пиноли, мм | 60 |
| Шомпол | М12 |
| Конус вертикального шпинделя | МК-3 |
| Расстояние от вертикального шпинделя до стола, мм | 75 - 340 |
| Расстояние от вертикального шпинделя до стойки, мм | 190 |

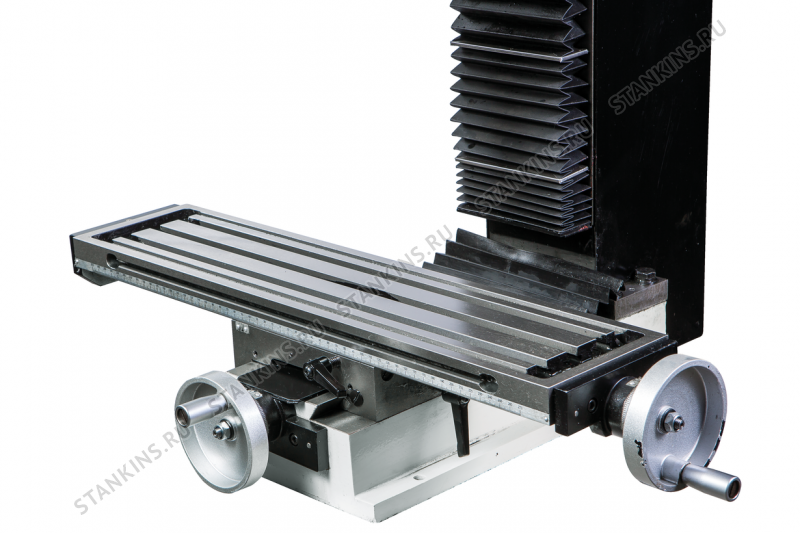

| Размер стола по оси X и Y, мм | 595 x 140 |
| Ход стола по оси X и Y, мм | 394 x 185 |
| Ход головы по оси Z, мм | 290 |
| Ширина Т-образного паза стола, мм | 12 |
| Расстояние между пазами стола, мм | 35 |
| Количество Т-образных пазов стола, шт | 3 |
| Тип двигателя | Коллекторный |
| Мощность вертикального двигателя, кВт | 0,75 |
| Длина, мм | 725 |
| Ширина, мм | 620 |
| Высота, мм | 880 |
| Масса, кг | 110 |
| Длина в упаковке, см | 75 |
| Ширина в упаковке, см | 70 |
| Высота в упаковке, см | 90 |
| Масса в упаковке, кг | 125 |
